Tavola rotante pneumatica RKT180
orizzontalebasculantecompatta

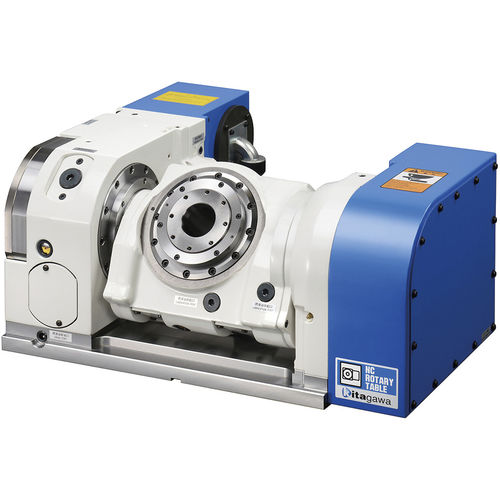

Tavola rotante pneumatica - RKT180 - Kitagawa Europe - orizzontale / basculante / compatta
Tavola rotante pneumatica - RKT180 - Kitagawa Europe - orizzontale / basculante / compatta
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Azionamento
pneumatica
Configurazione
orizzontale, basculante
Altre caratteristiche
NC, compatta, di piccole dimensioni

Descrizione

Panoramica
  • Divisore NC inclinabile per lavorazioni in 4° e 5° asse, progettato per produzione ad elevati volumi
  • Modello: RKT180 (Kitagawa)
  • Diametro piatto 180 mm; range di inclinazione -35° a +110°; foro passante Ø50 mm; altezza centro 170 mm
  • Massa: 193 kg; carico ammissibile: orizzontale 60 kg / inclinato 40 kg


Caratteristiche principali
  • Azionamento a camma a rulli per ridotta manutenzione e assenza di gioco
  • Bloccaggio pneumatico con coppia elevata: asse rotante 350 Nm / asse inclinazione 550 Nm (a 0.5 MPa)
  • Design compatto adatto a piccoli centri di lavoro (cono mandrino No.30, colonna 100 mm)
  • Giunto rotativo integrabile opzionale per canalizzazione idraulica/pneumatica concentrata (RJ50RKT180)


Specifiche (sintesi)
  • Diametro piatto: 180 mm
  • Diametro registro sul piatto: 50 mm
  • Foro passante: 50 mm
  • Altezza centro: 170 mm
  • Coppia di serraggio: asse rotante 350 Nm / asse inclinazione 550 Nm (a 0.5 MPa)
  • Rapporto di trasmissione: rotazione 1/72 / inclinazione 1/120
  • Velocità massima: asse rotante 41,6 rpm / asse inclinazione 25 rpm
  • Inerzia massima ammessa: 0,25 kg·m2
  • Carico ammissibile: orizzontale 60 kg / inclinato 40 kg
  • Massa: 193 kg


Asse di rotazione
  • Accuratezza di indicizzazione: 20 s
  • Ripetibilità: 8 s
  • Velocità massima: 41,6 rpm (motore 3000 rpm)
  • Motore: 3000 rpm
  • Coppia di serraggio: 350 Nm (pressione pneumatica 0.5 MPa)
  • Pressione pneumatica massima: 0.7 MPa
  • Rapporto di riduzione totale: 1/72


Asse di inclinazione
  • Accuratezza di indicizzazione: 20 s
  • Ripetibilità: 4 s
  • Velocità massima: 25 rpm (motore 3000 rpm)
  • Motore: 3000 rpm
  • Coppia di serraggio: 550 Nm (pressione pneumatica 0.5 MPa)
  • Pressione pneumatica massima: 0.7 MPa
  • Rapporto di riduzione totale: 1/120


Ulteriori informazioni / funzioni
  • Meccanismo a camma a rulli che elimina la regolazione del gioco e riduce la manutenzione a lungo termine
  • Giunto rotativo integrabile opzionale: 5 porte idrauliche + 1 porta pneumatica per canalizzazione compatta e integrata
  • Adatto all'integrazione in processi di lavorazione 4°/5° asse; file CAD e documentazione tecnica disponibili su richiesta


Specifiche tecniche
  • Modello: RKT180
  • Intervallo angolare di inclinazione: -35° ～ +110°
  • Diametro tavola (piastra di centraggio): φ95 mm
  • Diametro foro centrale: φ50H7
  • Diametro foro passante: φ50 mm
  • Altezza del centro: 170 mm
  • Metodo di serraggio: Pneumatico
  • Coppia di serraggio (a 0.5 MPa): asse rotante 350 Nm / asse inclinazione 550 Nm
  • Inerzia ridotta asse motore: rotante 0.000239 kg·m2 / inclinazione 0.000425 kg·m2
  • Servomotore (per spec. Fanuc): αiF2/5000
  • Rapporto di riduzione totale: rotazione 1/72 / inclinazione 1/120
  • Velocità max (a motore 3000 min-1): rotazione 41,6 / inclinazione 25
  • Inerzia ammessa di lavoro: 0,25 kg·m2
  • Accuratezza di indicizzazione (s): rotazione 20 / inclinazione 20
  • Ripetibilità (s): rotazione 8 / inclinazione 4
  • Carico ammissibile: orizzontale 60 kg / inclinato 40 kg
  • Massa del prodotto: 193 kg
  • Giunto rotativo integrato (opzione): RJ50RKT180 — Idraulico/Pneumatico 5 porte + 1 porta pneumatic
