Tavola intermittente pneumatica TT101

basculanteper macchina utensilecompatta

Panoramica

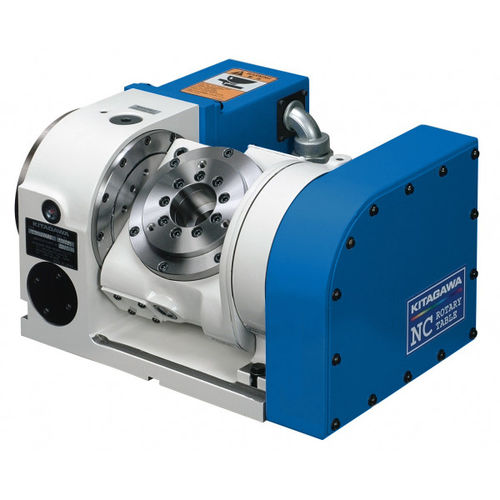

Il Kitagawa TT101 è una tavola rotante inclinabile NC progettata per lavorazioni sul 4° e 5° asse su centri di lavoro CNC. Ingombro compatto e alta precisione di posizionamento per applicazioni industriali.

Caratteristiche principali

• Angolo di inclinazione: -20°~+120°
• Diametro tavola: Ø110 mm
• Diametro registrazione su piastra: Ø50H7
• Diametro foro passante mandrino: Ø32 mm
• Altezza centro: 140 mm
• Metodo di serraggio: pneumatico
• Coppia di serraggio (a 0,5 MPa): Rotazione 180 N·m, Inclinazione 300 N·m
• Inerzia di lavoro ammessa: 0,05 kg·m2
• Precisione di indicizzazione: Rotazione 30 s, Inclinazione 60 s
• Ripetibilità: 4 s
• Massa: 73 kg

Specifiche tecniche

• Modello: TT101
• Inerzia ridotta asse motore - Rotazione: 0,000082 kg·m2; Inclinazione: 0,000081 kg·m2
• Servomotore (spec. FANUC) - Rotazione: αiF 1/5000; Inclinazione: αiF 2/5000
• Rapporto totale di riduzione - Rotazione: 1/72; Inclinazione: 1/120
• Velocità max di rotazione (a motore 3000 min-1) - Rotazione: 41,6 min-1; Inclinazione: 25 min-1
• Carico ammissibile - Orizzontale: 35 kg; Inclinato: 20 kg

Note aggiuntive
Disponibile con diversi tipi di motore per adattarsi a vari modelli di macchina. Versione Quinte: TT101AV00. Contattare il distributore Kitagawa per accessori e opzioni.
