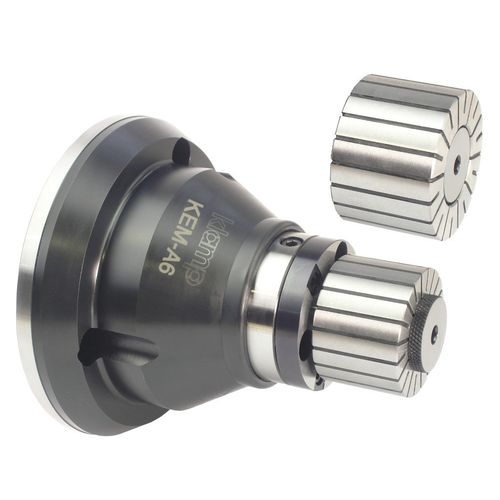

Mandrino ad espansione a espansione KEM-AS-A6

per tornituraper tornitura internamodulare

Panoramica
Il KEM-AS-A6 è un mandrino ad espansione per serraggio interno progettato per il bloccaggio preciso dei pezzi sui torni. Presenta un design a tiraggio verso l'indietro per un contatto doppio e una flangia comune per intercambiabilità modulare.

Caratteristiche principali

• Design pull-back che posiziona il pezzo contro un fermo per rigidità a doppio contatto.
• Configurazione della flangia modulare per intercambiabilità con corpi posteriori compatibili.
• Specificare, in fase d'ordine, manicotti standard o a filo.

Dimensioni assemblato

• A: 95 mm
• B: 115 mm
• C: 170 mm
• D: 125 mm
• E: 64 mm
• F: 14,5 mm
• G: 22,1 mm (G a filo: 25,4 mm)

Parametri tecnici

• Montaggio mandrino: A2-6
• Intervallo di serraggio mandrino: 12,4 mm - 22,4 mm
• Intervallo di serraggio manicotto: 0,5 mm
• Forza massima di trazione: 7 kN
• Forza massima di serraggio: 12,5 kN
• Diametro filettatura massimo per dado di trazione: M75 x 2

Come ordinare

• 1. Scegliere il modello di mandrino in base al/i diametro/i da serraggiare — i modelli sono identificati dall'intervallo di serraggio.
• 2. Selezionare il numero di parte corrispondente al montaggio della broca del tornio — ogni sistema ID include un connettore drawtube personalizzabile.
• 3. Ordinare separatamente i manicotti e i fermaparte; specificare manicotto standard o a filo al momento dell'ordine.

Incluso e note di progettazione

• Ogni mandrino include l'asta di espansione, l'adattatore per asta di espansione e la bulloneria di montaggio.
• Tutti i manicotti di espansione sono incollati per garantire tenuta contro refrigerante e trucioli.
• Il design a doppio angolo assicura un'espansione parallela del manicotto per contatto su tutta la lunghezza e un rilascio positivo durante lo sgancio.
• I manicotti collassano di 0,1 mm sotto il diametro nominale rettificato per facilitare carico e scarico dei pezzi.

Specifiche

• Serie: KEM
• Modello: KEM-AS-A6
• Montaggio mandrino: A2-6
• Intervallo di serraggio mandrino: 12,4 mm - 22,4 mm
• Intervallo di serraggio manicotto: 0,5 mm
• Forza massima di trazione: 7 kN
• Forza massima di serraggio: 12,5 kN
• Diametro filettatura massimo: M75 x 2
• Dimensioni principali (A–G) come indicate sopra
