Portapinze a gambo cilindrico KEM-AS-MA
a chiavea espansioneper lavorazione

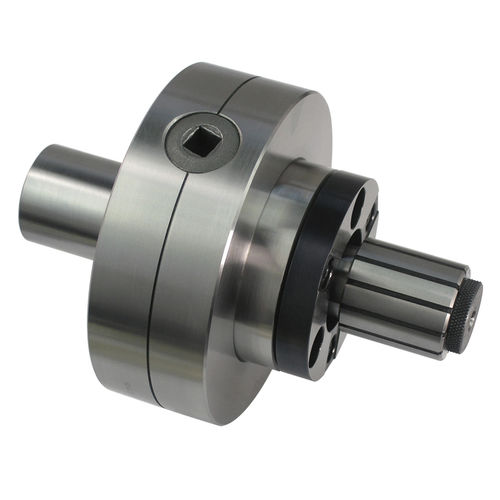

Portapinze a gambo cilindrico - KEM-AS-MA - Kitagawa Europe - a chiave / a espansione / per lavorazione
Portapinze a gambo cilindrico - KEM-AS-MA - Kitagawa Europe - a chiave / a espansione / per lavorazione
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Serraggio
a gambo cilindrico, a espansione, a chiave
Applicazioni
per lavorazione, per meccanica di precisione
Altre caratteristiche
di precisione, di grande precisione, a serraggio manuale
Numero di ganasce
3 ganasce
Diametro di bloccaggio

Min.: 12,4 mm
(0,49 in)

Max.: 22,4 mm
(0,88 in)

Descrizione

Panoramica
  • Mandrino espandibile manuale, modello KEM-AS-MA.
  • Intervallo di serraggio: 12,4 mm – 22,4 mm.
  • Perno di posizionamento: Ø38 mm.


Caratteristiche principali
  • Azionamento manuale con chiave quadrata inclusa; adatto a fori ciechi e fori passanti.
  • Utilizza gli stessi mandrini di precisione, manicotti di espansione e locator della serie KEM CNC.
  • Può essere riallineato e serrato in un mandrino a 3 griffe per migliorare squadratura e concentricità.
  • Il perno di montaggio universale consente un rapido trasferimento tra macchine e riduce i tempi di set-up.
  • Progettato per garantire precisione di cilindricità e concentricità in produzioni a basso/medio volume.


Dimensioni (vedere il disegno delle dimensioni)
  • E: 64 mm
  • F: 14,5 mm
  • G: 22,1 mm
  • G (A filo): 25,4 mm


Specifiche tecniche
  • Modello: KEM-AS-MA
  • Tipo: Mandrino espandibile manuale
  • Intervallo di serraggio: 12,4 mm – 22,4 mm
  • Perno di posizionamento: Ø38 mm (rettificato)
  • Metodo di azionamento: laterale, chiave quadrata inclusa
  • Compatibilità: stessi mandrini, manicotti di espansione e locator della serie KEM CNC
  • Uso consigliato: produzione a basso/medio volume (per alta produzione usare la serie KEM standard)
  • Precisione: elevata cilindricità e concentricità; possibilità di miglioramento tramite serraggio in un mandrino a 3 griffe


Uso consigliato
  • Adatto a piccole e medie serie, prototipazione e trasferimento macchina a macchina per il bloccaggio interno (ID).
  • Per produzioni in grande serie, considerare i mandrini espandibili KEM CNC.

Cataloghi

Nessun catalogo è disponibile per questo prodotto.

Vedi tutti i cataloghi di Kitagawa Europe
