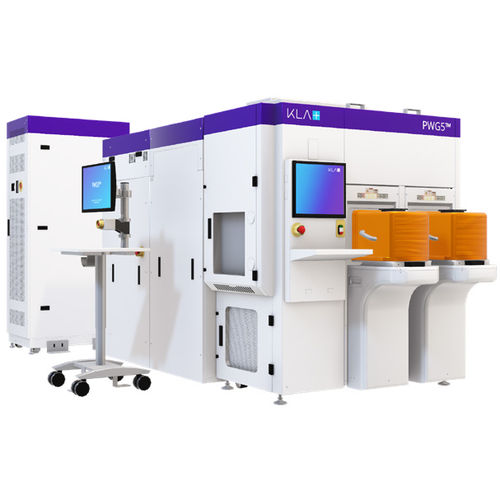

Sistema di misurazione di spessore PWG™

di formadi planarità3D

La piattaforma metrologica PWG™ per wafer modellati produce dati completi sulla forma densa del wafer, sulla planarità completa del wafer e sulla nanotopografia su due lati per i produttori di NAND, DRAM e logiche 3D avanzate. PWG5™, grazie all'alta risoluzione e al campionamento ad alta densità, misura le variazioni di forma del wafer indotte dalle sollecitazioni, gli errori di sovrapposizione del modello indotti dalla forma del wafer, le variazioni di spessore del wafer e la topografia della parte anteriore e posteriore del wafer. Grazie alla gamma dinamica migliore del settore, il PWG5 supporta il monitoraggio e il controllo in linea della deformazione del wafer e delle sollecitazioni derivanti dai processi di deposizione utilizzati per fabbricare gli stack di oltre 96 strati dei dispositivi NAND 3D avanzati. Il PWG5 identifica le variazioni di forma del wafer indotte dal processo alla fonte, consentendo la rilavorazione del wafer, la ricalibrazione di uno strumento di processo o l'integrazione con il sistema di analisi dei dati 5D Analyzer® di KLA per fornire i risultati allo scanner e migliorare la sovrapposizione sul prodotto e la resa complessiva del dispositivo. Applicazioni Monitoraggio del processo, monitoraggio in linea, controllo della sovrapposizione litografica PWG5™ con opzione XT Ulteriori tecnologie estendono le capacità di manipolazione e misurazione dei wafer del sistema PWG5 per la geometria dei wafer modellati, per supportare le misurazioni dell'incollaggio da wafer a wafer per applicazioni avanzate di packaging a livello di wafer. PWG3 Sistema di misura della geometria del wafer modellato di terza generazione, che supporta il monitoraggio in linea dei processi a livello di fabbrica per una serie di tipi di dispositivi logici e di memoria ai nodi di progettazione 2X/1Xnm.
