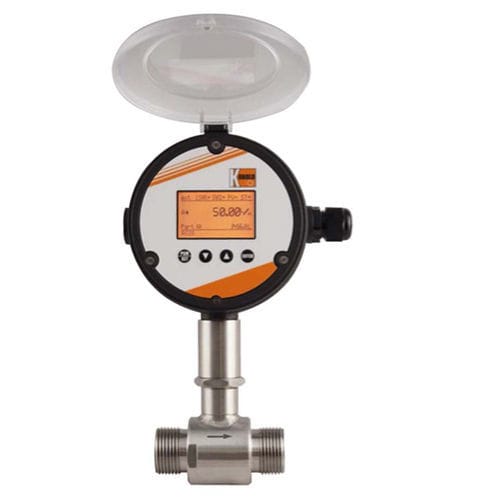

Misuratore di portata a turbina DOT

volumetricoper acquaper carburante

Il misuratore di portata a turbina modello DOT è costituito da un rotore a turbina di forma elicoidale supportato da due cuscinetti in carburo di tungsteno; il rotore è in acciaio inossidabile ferritico solido di grado compatibile con il liquido misurato, il tutto contenuto in un alloggiamento di acciaio inossidabile non magnetico. Una bobina di prelievo con un nucleo di magnete permanente è montata nell'alloggiamento adiacente alle punte delle pale del rotore, in modo da creare un circuito magnetico attraverso le pale del rotore. La rotazione del rotore varia la riluttanza di questo circuito magnetico e le variazioni di flusso inducono una piccola tensione nella bobina, la cui frequenza è direttamente proporzionale alla velocità del rotore e quindi proporzionale alla portata volumetrica. Gli effetti dell'aumento della viscosità riducono il campo di portata lineare e spostano il fattore k. Inoltre, l'effetto della viscosità dipende dalla velocità del rotore e quindi dalla portata volumetrica. Inoltre, l'effetto della viscosità dipende dalla frequenza (RPM dei rotori). Pertanto, più piccolo è il misuratore, maggiore è l'effetto della viscosità sulla curva di linearità.
