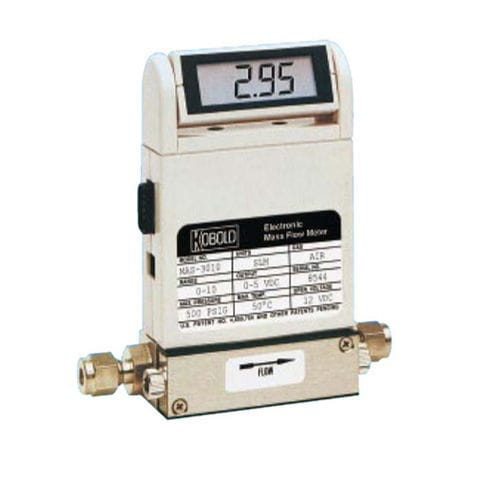

Misuratore termico di portata massica MAS

a pressione differenzialemassicoper liquidi

Il misuratore di portata massica modello MAS di KOBOLD effettua misure molto precise della portata massica dei gas in diversi campi di misura, da 0-10 Nml/min a 0-500 NI/min di azoto. Il funzionamento del misuratore si basa sul principio calorimetrico. Per l'indicazione del 98% del flusso effettivo, il tempo di risposta è di 2 s. Il misuratore può essere installato in qualsiasi posizione. A differenza della maggior parte dei misuratori di portata volumetrici, non è necessaria alcuna correzione della temperatura o della pressione. Ciò significa che il modello MAS è ideale per quasi tutte le applicazioni di flusso di gas. Le applicazioni industriali tipiche sono il controllo dei processi, le attività di misura in laboratorio, le applicazioni OEM, i pannelli di indicazione dei gas, il monitoraggio delle perdite e dei filtri. Il MAS è disponibile sia con la sola uscita analogica, sia con l'indicazione digitale. Il display LCD a 3 cifre è ruotabile in continuo di 180°. Per la fabbricazione delle parti bagnate si può utilizzare Nylon® rinforzato con fibre di vetro o acciaio inossidabile. Il materiale delle guarnizioni è FPM (Kalrez o Neoprene su richiesta). Il modello MAS può funzionare con 12-15 (24 opzionali). Come alimentatori si consigliano MAS-5015 o MAS-5000. In genere, come segnale di uscita è disponibile un segnale analogico 0-5 Vdc (o 4-20 mA opzionale). Ciò consente di implementare funzioni di registrazione, memorizzazione dei dati e controllo. Teoria del funzionamento Il fluido scorre attraverso il sistema di misura bypass. La pressione differenziale risultante tra P1 e P2 fa sì che una piccola quantità di gas fluisca attraverso il tubo di misura sopraelevato. Il rapporto di separazione è costante. Due rilevatori di temperatura a resistenza (elementi RTD) che trasferiscono una quantità costante di calore al flusso di gas sono montati sul tubo di misura.
