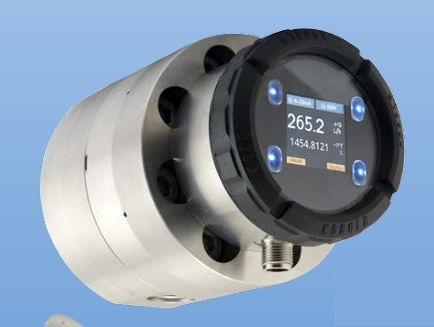

Misuratore di portata a pignoni ovali DON-H

volumetricoper liquidiin linea

Descrizione del prodotto
Misuratore di portata a ingranaggi ovali a spostamento positivo per la misura accurata di liquidi da bassa ad alta viscosità in applicazioni ad alta pressione. Adatto a liquidi puliti; conducibilità e variazioni di viscosità hanno impatto minimo sulla misura. Design compatto per installazione in spazi ristretti.

Campo di misura
0.5 - 36 l/h ... 1-40 l/min liquido

Campo di viscosità
0 - 1000 cP

Connessione
G ⅛ ... G ½, ⅛" NPT ... ½" NPT (femmina)

Materiale
acciaio inossidabile

Pressione massima (p_max)
400 bar

Temperatura massima (t_max)
120°C

Precisione
±0.2 ... 1 % della lettura

Uscite / Opzioni

• Uscita impulsi
• Uscita analogica
• Contatti
• Indicatore digitale / a lancetta
• Batcher

Principio di funzionamento
I misuratori a ruote ovali sono strumenti a spostamento positivo che misurano un volume costante per rotazione tramite due rotori ovali ingranati in una camera di misura di precisione. La rotazione viene rilevata da magneti incorporati nei rotori, generando un'uscita a impulsi ad alta risoluzione che può essere elaborata da display remoti, PLC o accessori integrati. Questa tecnologia garantisce misurazioni volumetriche precise indipendentemente dalla conducibilità del fluido e non richiede condizionamento del profilo di flusso, semplificando l'installazione in spazi ristretti.

Specifiche tecniche

• Modello: DON-H
• Campo di misura: 0.5 - 36 l/h ... 1-40 l/min
• Campo di viscosità: 0 - 1000 cP
• Connessioni: G ⅛ ... G ½; ⅛" NPT ... ½" NPT (femmina)
• Materiale: acciaio inossidabile
• Pressione massima: 400 bar
• Temperatura massima: 120°C
• Precisione: ±0.2 ... 1 % della lettura
• Uscite/opzioni disponibili: uscita impulsi, uscita analogica, contatti, indicatore digitale/a lancetta, batcher
