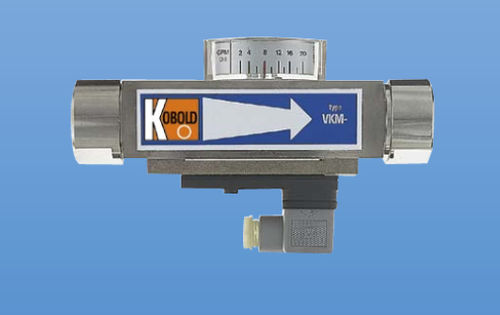

Misuratore di portata ad area variabile VKM
volumetricoper liquidi ad alta viscositàper liquidi

Misuratore di portata ad area variabile - VKM - KOBOLD Messring GmbH - volumetrico / per liquidi ad alta viscosità / per liquidi
Misuratore di portata ad area variabile - VKM - KOBOLD Messring GmbH - volumetrico / per liquidi ad alta viscosità / per liquidi
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tecnologia
ad area variabile
Tipo
volumetrico
Fluido
per liquidi ad alta viscosità, per liquidi
Materiale
in ottone, in acciaio inossidabile
Comunicazione
con contatto elettrico, con uscita analogica
Tensione di alimentazione
24 V AC, 24 VDC
Tipo di protezione
IECEx, ATEX, c-UL-us
Altre caratteristiche
contatore, digitale, a viscosità compensata, con indicatore-totalizzatore, ad ampolla reed, con display LCD
Portata volumetrica

Max.: 4,8 m³/h
(169,5104 ft³/h)

Min.: 0,012 m³/h
(0,4238 ft³/h)

Temperatura di processo

Max.: 100 °C
(212 °F)

Min.: 0 °C
(32 °F)

Pressione di processo

Max.: 350 bar
(5.076,32 psi)

Min.: 0 bar
(0 psi)

Precisione

4 %

Descrizione

Panoramica
I flussometri e gli switch KOBOLD modello VKM impiegano una galleggiante caricata a molla in un tubo di misura cilindrico con un orifizio integrato, consentendo la compensazione della viscosità e, in larga misura, della densità anche a portate molto basse.

Caratteristiche principali
  • Progettato per liquidi viscosi
  • Campo di misura / commutazione: 0,2 - 0,5 ... 8 - 80 l/min (liquido)
  • Intervallo di viscosità: 1 - 540 mm²/s
  • Connessioni: G ¼ ... 1 ; ¼ ... 1" NPT femmina
  • Materiali: ottone o acciaio inox
  • Pressione massima (p_max): 250 bar (ottone), 350 bar (acciaio inox)
  • Temperatura massima (t_max): 100°C
  • Uscite: fino a 2 contatti di commutazione (a potenziale zero), 1 uscita analogica
  • Alimentazione: 24 V AC/DC; 24 V DC ±20 %; max. 250 V AC
  • Collegamento elettrico: spina DIN EN 175301-803 o cavo
  • Precisione: ±4 % del fondo scala
  • Opzioni: valvola di blocco BVB; con ADI: uscita analogica, contatore, display digitale, relè, montaggio su pannello
  • Omologazioni: cCSAus, ATEX, IECEx


Funzionamento
La galleggiante brevettata contiene un magnete permanente che aziona un contatto reed bistabile a potenziale zero montato all'esterno del flusso, assicurando la separazione ermetica tra il fluido e il sistema elettrico. Il contatto è inserito in un involucro plastico regolabile in altezza per proteggerlo da sollecitazioni meccaniche o atmosfere aggressive. All'aumentare del flusso la galleggiante si solleva; quando il suo campo magnetico raggiunge le punte del reed il contatto si chiude. Un finecorsa meccanico impedisce alla galleggiante di uscire dall'intervallo operativo magnetico, mantenendo il contatto chiuso e garantendo l'azionamento bistabile.

Specifiche
  • Modello: VKM
  • Fluido previsto: liquidi viscosi
  • Campo di misura / commutazione: 0,2 - 0,5 ... 8 - 80 l/min
  • Viscosità: 1 - 540 mm²/s
  • Connessioni filettate: G ¼ ... 1 ; ¼ ... 1" NPT femmina
  • Materiali: ottone o acciaio inox
  • Pressione max.: 250 bar (ottone), 350 bar (acciaio inox)
  • Temperatura max.: 100°C
  • Uscite: fino a 2 contatti di commutazione a potenziale zero, 1 uscita analogica
  • Alimentazione: 24 V AC/DC; 24 V DC ±20 %; max. 250 V AC
  • Collegamento elettrico: spina DIN EN 175301-803 o cavo
  • Precisione: ±4 % del fondo scala
  • Opzioni: modulo ADI (uscita analogica, contatore, display digitale, relè), montaggio su pannello, valvola di blocco BVB
  • Omologazioni: cCSAus, ATEX, IECEx
