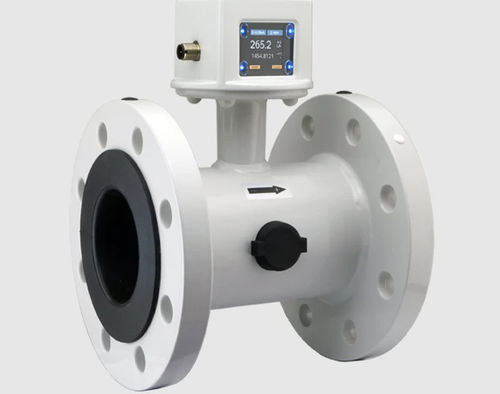

Misuratore di portata elettromagnetico MIS

volumetricoper liquidicon flangia

Panoramica
Il misuratore di portata elettromagnetico MIS è progettato per misurare e monitorare portate medie di liquidi elettricamente conduttivi nelle tubazioni. Il sensore sfrutta la legge di Faraday: il fluido conduttivo in movimento in un campo magnetico genera una tensione proporzionale alla velocità di flusso, acquisita da due elettrodi a contatto e convertita in portata volumetrica. La misura è indipendente da densità, viscosità e temperatura del liquido. Due uscite configurabili possono operare come contatto, analogica o frequenza; è disponibile una funzione di dosaggio quando l'uscita 1 è impostata come contatto e l'uscita 2 è usata come ingresso di controllo.

Dati prodotto

• Campo di misura: 0,6 - 160 m³/h ... 1 - 250 m³/h (liquidi)
• Precisione: ±(0,5 % della lettura + 0,5 % del fondo scala)
• Pressione max (pmax): 16 bar
• Temperatura max (tmax): +70 °C
• Connessione di processo: flangia
• Materiale della connessione: acciaio, verniciato
• Rivestimento: NBR (e altri)
• Elettrodi: Hastelloy® (e altri)
• Uscite: 2x analogica, impulso, frequenza o allarme (configurabili)
• Ingressi: 1x ingresso di controllo
• Opzioni/Funzioni: IO-Link, funzione di dosaggio, display TFT girevole, misura bidirezionale, totalizzatore parziale e totale, utilizzabile con guanti

Elettronica universale
Elettronica universale U-PACE disponibile per configurazione, visualizzazione e parametrizzazione del misuratore.

Principio e note applicative
Principio di misura elettromagnetico adatto a liquidi elettricamente conduttivi; è richiesta una conduttività minima. Rilevamento tramite due elettrodi a contatto con il fluido; la portata volumetrica si ottiene dalla tensione indotta e dalla sezione della tubazione. Non influenzato da densità, viscosità o temperatura del mezzo. Indicato per il monitoraggio dei processi industriali, dosaggio e applicazioni di controllo.

Specifiche tecniche

• Modello / Serie: MIS
• Campo di misura: 0,6 - 160 m³/h ... 1 - 250 m³/h (liquidi)
• Precisione: ±(0,5 % della lettura + 0,5 % del fondo scala)
• pmax: 16 bar
• tmax: +70 °C
• Connessione di processo: flangia
• Materiale di connessione: acciaio, verniciato
• Materiali di rivestimento: NBR (e altri)
• Materiali degli elettrodi: Hastelloy® (e altri)
• Uscite: 2x analogica, impulso, frequenza o allarme (configurabili)
• Ingressi: 1x ingresso di controllo
• Opzioni: IO-Link, funzione di dosaggio, display TFT girevole, misura bidirezionale, totalizzatore parziale e totale
• Elettronica: Elettronica universale U-PACE disponibile
