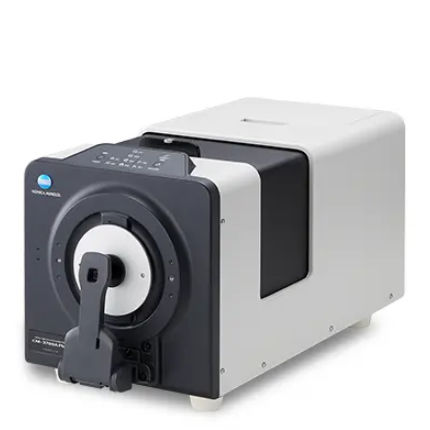

Spettrofotometro a colori CM-3700A Plus

allo xenoin riflessionetrasmissione

Panoramica del prodotto Lo spettrofotometro CM-3700A Plus di Konica Minolta definisce un nuovo standard nella spettrofotometria da banco grazie a una tecnologia all’avanguardia che garantisce misurazioni del colore precise e affidabili. In quanto ultimo modello di punta di Konica Minolta, si basa sull’eredità del suo predecessore (CM-3700A) per offrire una ripetibilità migliorata, una concordanza tra strumenti pari a ΔE*ab pari o inferiore a 0,08 e prestazioni di misurazione ottimizzate per campioni opachi, trasparenti, traslucidi e fluorescenti. Lo strumento supporta applicazioni di ricerca e sviluppo, controllo qualità e corrispondenza cromatica computerizzata in settori quali l’elettronica di consumo, la cura della persona e i cosmetici, le vernici e i rivestimenti, la plastica, i materiali da costruzione, i tessili, gli alimenti e le bevande e il settore farmaceutico. Funzionalità principali

• Misurazione simultanea SCI (con componente speculare inclusa) e SCE (con componente speculare esclusa) per una maggiore produttività.
• Ripetibilità migliorata, compresa un’elevatissima precisione per il bianco e una maggiore accuratezza per i colori neri/scuri.
• Funzione di mirino della fotocamera per un posizionamento preciso del campione e la possibilità di salvare le immagini insieme ai dati di misurazione.
• Sensore di temperatura/umidità ambientale e termometro per campioni per registrare le condizioni ambientali e la temperatura superficiale del campione insieme alle misurazioni.
• Funzione di analisi e regolazione della lunghezza d’onda (WAA) per il controllo interno delle prestazioni e la correzione dello spostamento della lunghezza d’onda durante la calibrazione.
• Spaziosa camera di trasmittanza e vano porta-accessori integrato per una maggiore praticità d’uso.

Caratteristiche (dettagliate)

• Elevata concordanza tra strumenti (IIA): ∆E*ab < 0,08 (media di 12 tessere colore BCRA Serie II; LAV/SCI).
• Elevata ripetibilità: Bianco entro ∆E*ab 0,005; Nero entro ∆E*ab 0,02.
• Capacità di misurazione simultanea in modalità SCI e SCE.
• Aree di misurazione multiple: SAV, MAV, LMAV, LAV e modalità di trasmittanza.
• Funzione mirino della fotocamera (acquisizione/visualizzazione dell’immagine tramite software opzionale come SpectraMagic NX2).
• Sensore di temperatura ambiente e termometro per campioni (misurazione della temperatura del campione applicabile alla misurazione della riflettanza).
• Vano porta accessori integrato.
• Funzione di analisi e regolazione della lunghezza d’onda (WAA) per diagnosticare e correggere gli scostamenti di lunghezza d’onda.

Specifiche (tabella) Sistema di illuminazione/osservazione | Riflettanza: di:8°, de:8° (illuminazione diffusa/angolo di osservazione di 8°); Commutabile e simultaneo SCI/SCE; conforme alle norme CIE n. 15 (2004), ISO 7724/1, ASTM E 1164, DIN 5033 Parte 7 e JIS Z 8722 condizione c. Sistema di illuminazione/osservazione | Trasmittanza: di:0°, de:0° (illuminazione diffusa/angolo di osservazione 0°); Conforme alle norme CIE n. 15 (2004), ASTM E 1164, DIN 5033 parte 7 e JIS Z 8722 condizione g. Dimensioni della sfera integratrice | Ø152 mm / 6 pollici Rivelatore | Matrice di fotodiodi al silicio a 38 elementi Dispositivo di separazione spettrale | Reticolo di diffrazione Intervallo di lunghezze d’onda | Da 360 a 740 nm Passo di lunghezza d’onda | 10 nm Larghezza di banda a metà | Circa 14 nm in media Intervallo di misura | Da 0 a 200%; Risoluzione: 0,001% Sorgente luminosa | Lampada ad arco allo xeno pulsata Area di misura/illuminazione | Riflettanza: commutabile tra SAV, MAV, LMAV e LAV. SAV: misura 3×5 mm / illuminazione 5×7 mm. MAV: misurazione di ø8 mm / illuminazione di ø11 mm. LMAV: misurazione di ø16 mm / illuminazione di ø20 mm. LAV: misurazione di ø25,4 mm / illuminazione di ø28 mm. Area di misurazione/illuminazione | Trasmittanza: circa Ø20 mm / ø25 mm Ripetibilità | Bianco: deviazione standard dei valori colorimetrici entro ΔE ab 0,005; deviazione standard della riflettanza spettrale entro lo 0,05% (30 misurazioni a intervalli di 10 s dopo la calibrazione sul bianco). Nero: deviazione standard dei valori colorimetrici entro ΔE ab 0,02; deviazione standard della riflettanza spettrale entro lo 0,02% (30 misurazioni a intervalli di 10 s dopo la calibrazione del bianco su una piastrella nera BCRA Serie II, riflettanza dell’1%). Concordanza tra strumenti | Entro ΔE*ab 0,08 (media su 12 tessere colorate BCRA Serie II; LAV/SCI confrontati con il corpo di riferimento nelle condizioni di misurazione standard Konica Minolta). Regolazione UV | Filtro di taglio UV: 400 nm; variabile in modo continuo controllato da computer da 0,0% a 100,0% (1000 passi). Misura della temperatura del campione | Precisione entro l’intervallo di temperatura/umidità di funzionamento: SAV: ±1,2 °C; LMAV, MAV: ±0,8 °C; LAV: ±0,5 °C. Tempo di misurazione | SCI o SCE: circa 2 s; SCI o SCE con temperatura del campione: circa 4,5 s; SCI+SCE: circa 5 s; SCI+SCE con temperatura del campione: circa 5 s; Trasmittanza: circa 2 s. Intervallo minimo tra le misurazioni | SCI o SCE: circa 3 s; SCI o SCE con temperatura del campione: circa 5 s; SCI+SCE: circa 6 s; SCI+SCE con temperatura del campione: circa 6 s; Trasmittanza: circa 3 s. Camera di trasmittanza | Spessore massimo del campione: circa 50 mm; lunghezza massima del campione: illimitata quando il coperchio della camera è aperto; disponibili supporti opzionali per fogli o contenitori di liquidi. Funzione mirino della fotocamera | Utilizza la fotocamera interna; immagine visualizzabile/copiabile tramite software opzionale come SpectraMagic NX2. Controllo interno delle prestazioni | Tecnologia WAA (Wavelength Analysis & Adjustment). Sensore di temperatura ambiente | Sì. Interfaccia | USB 2.0. Alimentazione | Adattatore CA dedicato. Dimensioni (A x L x P) | Circa 307 (A) x 271 (L) x 600 (P) mm. Peso | Circa 20,0 kg. Intervallo di temperatura e umidità di funzionamento | Temperatura: da 13 a 33 °C; Umidità relativa: 80% o inferiore (a 33 °C) senza condensa. Intervallo di temperatura/umidità di stoccaggio | Temperatura: da 0 a 40 °C; Umidità relativa: 80% o inferiore (a 35 °C) senza condensa. Accessori standard | Piastra di calibrazione bianca; Maschere target (SAV, MAV, LMAV, LAV); Scatola di calibrazione dello zero; Cavo USB (3 m); Adattatore CA. Accessori opzionali | Software per dati cromatici SpectraMagic NX2; Supporto per campioni di trasmittanza; Celle (vetro da 2 mm, 10 mm, 20 mm); Celle in plastica (2 mm, 10 mm, 20 mm); Piastra di calibrazione dello zero per la trasmittanza; piastre colore; piastrella verde; copertura antipolvere. Note Funzione WAA: disponibile gratuitamente per il primo anno dall’acquisto; la disponibilità oltre il primo anno richiede l’assistenza tecnica/la calibrazione dello strumento. Le specifiche sono soggette a modifiche senza preavviso. Caratteristiche / specifiche tecniche

• Modello: CM-3700A Plus
• Modalità di misurazione: riflettanza (di:8°, de:8°) e trasmittanza (di:0°, de:0°); SCI e SCE commutabili e simultanee
• Intervallo di lunghezze d’onda: 360–740 nm; passo 10 nm; larghezza di banda a metà ≈14 nm
• Rivelatore: array di fotodiodi al silicio a 38 elementi; separazione spettrale: reticolo di diffrazione
• Sfera integratrice: Ø152 mm / 6 pollici
• Aree di misura: SAV (3×5 mm), MAV (ø8 mm), LMAV (ø16 mm), LAV (ø25,4 mm); Trasmittanza circa Ø20/ø25 mm
• Ripetibilità: ΔE*ab del bianco entro 0,005; ΔE*ab del nero entro 0,02
• Concordanza tra strumenti: entro ΔE*ab 0,08 (12 tessere BCRA, LAV/SCI)
• Sorgente luminosa: lampada ad arco allo xeno pulsata
• Interfaccia: USB 2.0; Alimentazione: adattatore CA dedicato
• Dimensioni: circa 307 x 271 x 600 mm; Peso: circa 20,0 kg
• Condizioni ambientali: funzionamento a 13–33 °C, umidità relativa ≤80% (a 33 °C), senza condensa
