Spettrofotometro visibile CM-1 series

BluetoothUSBa matrice di diodi

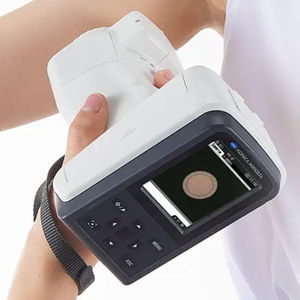

Panoramica Gli spettrofotometri Konica Minolta CM-17d e CM-16d sono strumenti portatili verticali per la misurazione del colore, progettati per un’ampia gamma di applicazioni, tra cui materie plastiche, elettronica di consumo, vernici e rivestimenti, prodotti per la cura della persona, interni automobilistici, imballaggi, materiali da costruzione e altro ancora. Succedono ai modelli CM-700d e CM-600d e offrono maggiore precisione, ripetibilità, velocità di misurazione più elevata e una migliore usabilità. Caratteristiche principali

• Elevata concordanza tra gli strumenti e alta ripetibilità per una comunicazione coerente del colore lungo tutta la catena di fornitura.
• Velocità di misurazione elevata: circa 0,7 s (SCI o SCE).
• Varie aperture di misurazione per campioni di diverse dimensioni, comprese superfici sagomate o curve; opzioni MAV e SAV.
• Mirino della fotocamera (anteprima in tempo reale) disponibile sul CM-17d per un facile posizionamento durante la misurazione.
• Modulo LAN wireless/Bluetooth opzionale per il trasferimento dei dati e la connettività.
• Foro per vite/treppiede nella parte anteriore per il montaggio di adattatori personalizzati, maschere o bracci robotici; adattatore/maschera opzionale disponibile per misurazioni capovolte.
• Nuova base per il CM-17d che consente la calibrazione dello zero e la ricarica; vano dedicato per riporre il cappuccio di calibrazione del bianco.
• Software supportato: Strumento di configurazione CM-CT1 per l’impostazione e la standardizzazione; SpectraMagic NX2 opzionale (formule colore avanzate, illuminanti personalizzati, modelli di controllo qualità, tagging, ecc.).
• Funzione di analisi e regolazione della lunghezza d’onda (WAA) per controlli di routine delle prestazioni e correzione dello spostamento della lunghezza d’onda.

Scelto dal settore Utilizzato per il controllo di qualità e l’analisi del colore in diversi settori che richiedono misurazioni accurate del colore e una concordanza affidabile tra gli strumenti. Applicazioni

• Materie plastiche
• Vernici e rivestimenti
• Elettronica di consumo
• Prodotti per la cura personale
• Interni automobilistici
• Imballaggi
• Materiali da costruzione

Caratteristiche / specifiche tecniche

• Modello: CM-17d (e) CM-16d
• Sistema di illuminazione/osservazione: di:8°, de:8° (illuminazione diffusa: campo visivo di 8°); Commutabile tra SCI (componente speculare inclusa) e SCE (componente speculare esclusa)
• Norme applicabili: Conforme a ISO 7724/1, CIE n. 15 (2004), ASTM E 1164 (SCI), DIN 5033 Parte 7, JIS Z 8722 Condizione c
• Sfera integratrice: Ø40 mm
• Rivelatore: Doppia matrice di fotodiodi al silicio a 32 elementi
• Dispositivo di separazione spettrale: Reticolo di diffrazione planare
• Intervallo di lunghezze d’onda: da 400 nm a 700 nm
• Passo di misurazione della lunghezza d’onda: 10 nm
• Larghezza di banda a metà altezza: circa 10 nm
• Intervallo di riflettanza: da 0 a 175%; Risoluzione: 0,01%
• Sorgente luminosa: lampada allo xeno pulsata (con filtro di taglio UV)
• Tempo di misura: circa 0,7 s (SCI o SCE, dalla pressione del grilletto al completamento)
• Intervallo minimo di misura: circa 1,5 s (SCI o SCE)
• Prestazioni della batteria: circa 2.000 misurazioni (circa 1.000 se si utilizza il modulo WLAN/Bluetooth opzionale) a intervalli di 10 secondi a 23 °C con batteria al litio dedicata, senza utilizzare il mirino elettronico
• Area di misurazione / area di illuminazione: MAV: Ø8 mm / Ø11 mm; SAV (solo CM-17d): Ø 3 mm / Ø 6 mm (maschera di riferimento sostituibile e posizione dell’obiettivo commutabile)
• Ripetibilità: CM-17d: deviazione standard entro ΔE*ab 0,02 (piastra di calibrazione bianca misurata 30 volte a intervalli di 5 s); CM-16d: deviazione standard entro ΔE*ab 0,04
• Concordanza tra strumenti (IIA): CM-17d: entro ΔE*ab 0,12 (media di 12 tessere colore BCRA Serie II, MAV SCI); CM-16d: entro ΔE*ab 0,20
• Display: LCD a colori TFT da 2,7 pollici con modalità di visualizzazione verticale reversibile
• Controllo interno delle prestazioni: tecnologia WAA (Wavelength Analysis & Adjustment)
• Interfaccia: USB 2.0; WLAN opzionale (IEEE 802.11 b/g/n) e Bluetooth (Ver. 4.1, compatibile con SPP) tramite modulo opzionale
• Funzione mirino fotografico: tramite fotocamera interna; le immagini possono essere visualizzate sul display (solo CM-17d)
• Osservatore: supportati gli osservatori standard da 2° e 10°
• Illuminanti: A, C, D50, D65, F2, F6, F7, F8, F10, F11, F12, ID50, ID65, LED-B1..B5, LED-BH1, LED-RGB1, LED-V1, LED-V2, più illuminanti definiti dall’utente (max 3 tipi) — è possibile la valutazione simultanea con due sorgenti luminose (quelli definiti dall’utente richiedono SpectraMagic NX2 Pro opzionale)
• Elementi visualizzati: valori colorimetrici/grafico, valori di differenza cromatica/grafico, grafico spettrale, valutazione di conformità/non conformità, pseudocolore
• Spazi colore: L*a*b*, L*C*h, Hunter Lab, Yxy, XYZ, Munsell (C)
• Indici: MI, WI, YI, luminosità ISO, WI/Tinta, intensità tristimolo, opacità, scala di grigi, valore di lucentezza, indice utente (richiede lo strumento di configurazione CM-CT1 e una licenza SpectraMagic NX2 valida), nero (My), jetness (Mc), Sottotono (dM)
• Equazioni di differenza cromatica: ΔE*ab (CIE1976), ΔE*94 (CIE1994), ΔE00 (CIEDE2000), CMC (l:c), Hunter ΔE, DIN99o, FMC-2, ΔE*94 (Special) (modalità ΔE speciali disponibili)
• Memoria dati: 1.000 dati target + 5.000 dati campione
• Alimentazione: alimentazione CA tramite adattatore CA USB Type-C (compatibile con Power Delivery, 15 W o più); batteria agli ioni di litio rimovibile; ricarica USB tramite alimentazione bus USB (con batteria installata)
• Tempo di ricarica: circa 3,5 ore (ricarica rapida) / circa 6 ore (standard)
• Dimensioni (L×A×P): circa 79 × 230 × 128 mm
• Peso: CM-17d circa 700 g (batteria inclusa); CM-16d circa 660 g (batteria inclusa)
• Temperatura e umidità di funzionamento: da 5 a 40 °C; umidità relativa pari o inferiore all’80% (a 35 °C) senza condensa
• Temperatura e umidità di conservazione: Temperatura da 0 a 45 °C; umidità relativa pari o inferiore all’80% (a 35 °C) senza condensa
• Note aggiuntive: la funzione mirino della fotocamera è disponibile solo sul modello CM-17d; per WLAN/Bluetooth è necessario l’accessorio opzionale CM-A300; la funzione WAA è disponibile gratuitamente per il primo anno dall’acquisto e può essere mantenuta tramite assistenza/calibrazione.
