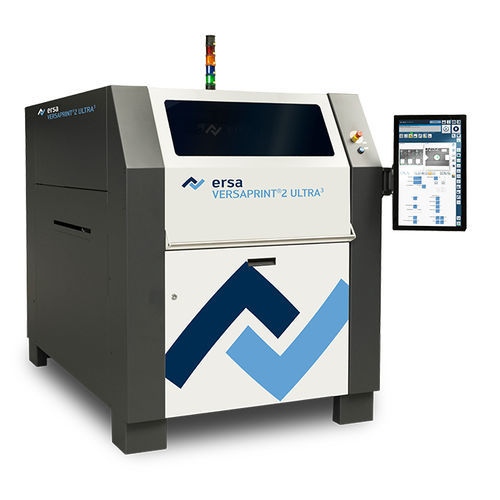

Macchina serigrafica automatica VERSAPRINT 2 ULTRA³

per pasta saldanteSMTdi alta precisione

La stampante Ersa VERSAPRINT 2 ULTRA³ utilizza la più recente tecnologia di misurazione della telecamera 3D LIST. La forma dei più piccoli depositi di pasta saldante gioca un ruolo fondamentale per il volume stampato e, in ultima analisi, per la forma del giunto di saldatura. Il deposito di pasta ha la stessa altezza su tutta la superficie o è inclinato verso i bordi? A questa domanda risponde ULTRA³, che combina una stampante stencil e una 3D-SPI allo stesso tempo. - 3D-SPI per l'ispezione di schede complesse direttamente dopo il processo di stampa - Rilevamento dei difetti attraverso l'ispezione dello stencil prima che si verifichino - Misurazione del punto zero del PCB non stampato in qualsiasi momento prima della stampa - Funzione integrata ad anello chiuso per l'offset di stampa - Piattaforma software end-to-end per la stampa e l'ispezione - Manutenzione e assistenza per una sola macchina, un solo contatto per entrambi i processi - Minore spazio richiesto nella linea di produzione Uniti nell'efficienza: VERSAPRINT 2 ULTRA³ è la prima stampante stencil al mondo con ispezione 3D integrata. Dimensioni del substrato (X x Y): min. 50 x 50 mm, max. 680 x 500 mm (area di ispezione 550 x 500 mm) Testina di stampa: due testine di spatola indipendenti con controllo continuo della forza di spatola, Pulitore per stencil opzionale: 680 x 500 mmstop di profondità del tergipavimento e limitazione del pendolo Forza del tergipavimento: 0-230 N - Spessore del substrato: 0,5-6 mm
