Reattore con agitazione meccanica (STR) VGR series

multiusoper prodotti chimicicon agitatore

Panoramica

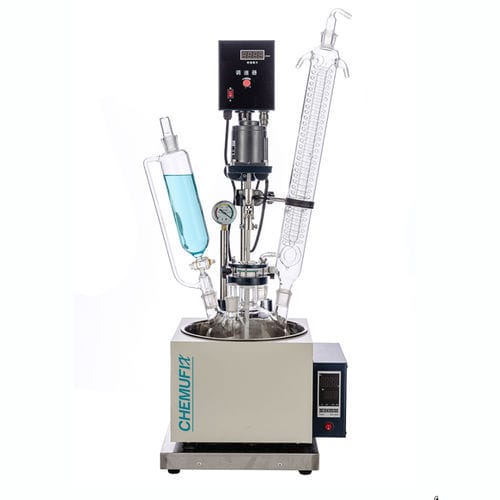

Il reattore in vetro a singolo strato serie VGR integra un sistema di agitazione elettrica a velocità costante, un bagno riscaldante e un condensatore in vetro per evaporazione e riflusso. Durante il funzionamento la caldaia in acciaio inox viene riscaldata dal bagno mentre l'agitatore controlla la miscelazione. In condizioni di vuoto (richiesta pompa del vuoto esterna) l'efficienza di evaporazione aumenta; il vapore del solvente viene condensato tramite circuito di raffreddamento esterno e può essere rimandato in riflusso o raccolto. La serie richiede dispositivi esterni di vuoto e raffreddamento/riflusso per costituire un sistema completo.

Caratteristiche

• Parti a contatto con il prodotto in vetro borosilicato ad alta resistenza (coefficiente 3,3) e PTFE per resistenza chimica.
• Telaio principale: piastra fredda anticorrosione + lega di alluminio; caldaia: acciaio inossidabile.
• Controlli separati per agitazione e riscaldamento; pulsante di inclinazione (ON-OFF) fornito.
• Regolazione elettronica della velocità stepless con regolazione fine tramite manopola; velocità visualizzata digitalmente.
• Bagno a temperatura costante con display digitale e sensore tipo K sul fondo della caldaia con sonda in acciaio inox.
• Supporti in ceramica e tenuta meccanica sull'albero di miscelazione per ridurre usura e contaminazione.
• Manometro per vuoto con indicatore per monitoraggio in tempo reale.
• Elica a mezzaluna in acciaio inox 304 rivestita in PTFE; albero di miscelazione in 304 con manicotto PTFE.
• Doppia protezione fusibile per motore di agitazione e riscaldatore.

Specifiche (modelli monostrato piccoli)

• Modelli: VGR-1S (1 L sferico), VGR-2S (2 L), VGR-3S (3 L), VGR-5S (5 L).
• Tensione/frequenza: 220V/50Hz. Velocità di agitazione: 0–800 rpm (modelli piccoli). Intervallo temperatura caldaia: -80℃ a +250℃; bagno: RT a -180℃ (con raffreddamento adeguato).
• Potenza motore agitazione: 40W–90W. Potenza riscaldamento: 1,5–2 kW. Capacità di vuoto: ~0,098 MPa (richiesto vuoto esterno).
• Connessioni: innesti standard (19#, 24#, 29#) per condensatore, imbuto e porte di temperatura; adattatori di raccolta secondo il modello.
• Dimensioni e pesi (esempi): diametro vasche Φ245–Φ280 mm; peso netto macchina 18–25 kg; peso imballato 33–40 kg. Dimensioni esatte variabili per modello.

Specifiche (sommario modelli maggiori)

• Modelli: VGR-10S, VGR-20S, VGR-30S, VGR-50S, VGR-100S — capacità 10, 20, 30, 50, 100 L.
• Materiale vetro: GG-17 (borosilicato). Temperatura di reazione della caldaia: -80℃ a +250℃. Velocità di agitazione fino a 450 rpm per i modelli maggiori.
• Esempi di potenza: agitazione 90–250W; riscaldamento 3–8 kW. Dimensioni del telaio, della caldaia in acciaio e imballaggio variano in base al modello.
• Mobilità: ruote girevoli agli angoli con freno. Altezza di scarico ~450 mm. Numero di bocche di reazione tipicamente sferiche a sette bocche o cilindriche a sei tappi a seconda del modello.

Officina / Immagini
Foto di officina e stabilimento che mostrano assemblaggio, ispezione e controllo qualità sono fornite con il contenuto del prodotto.

Specifiche tecniche

• Materiali a contatto: vetro borosilicato GG-17 + PTFE.
• Agitazione: cuscinetti in ceramica, tenuta meccanica, palette a mezzaluna rivestite PTFE, controllo stepless della velocità.
• Capacità termica: caldaia -80℃ a +250℃; bagno fino a RT -180℃ con raffreddamento adeguato.
• Capacità di vuoto: fino a ~0,098 MPa (richiede dispositivo di vuoto esterno).
• Condensazione e riflusso: serpentino di condensazione in vetro con innesti standard; circuito di raffreddamento esterno raccomandato.
• Sicurezza: doppia protezione con fusibili e tenute meccaniche; motore/inverter antideflagrante opzionale per applicazioni pericolose.
• Capacità disponibili: da 1 L fino a 100 L nella serie VGR.
