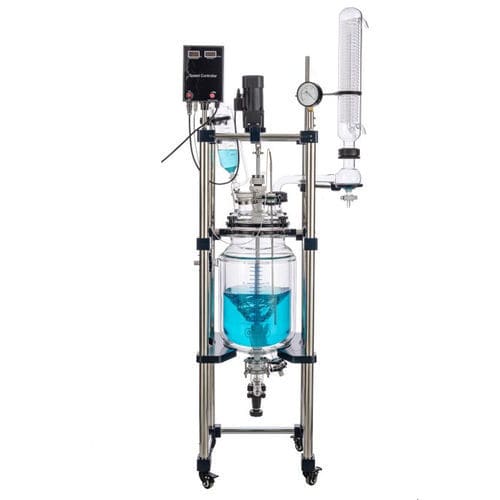

Reattore con agitazione meccanica (STR) VGR series

da laboratorioper l'industria farmaceuticaper prodotti chimici

Breve descrizione
Reattori in vetro a camicia (serie VGR) disponibili con volumi effettivi da 5 L a 100 L. Realizzati in Pyrex 3.3 (vetro borosilicato), supporti in SUS 304 e tenute in PTFE; disponibili in configurazioni camiciate (D) e a triplo strato (T).

CARATTERISTICHE D'UTILIZZO
I reagenti sono contenuti nel recipiente interno del reattore in vetro a doppia/tripla parete. L'intercapedine/camicia può essere fatta circolare con refrigerante, acqua o fluido ad alta temperatura per riscaldare o raffreddare i materiali in modo controllato. Il sistema supporta operazioni in vuoto o a pressione atmosferica e velocità di miscelazione variabili. Idoneo per ricerca di laboratorio, prove pilota e produzione su piccola scala in chimica, ingegneria chimica fine, biofarmaceutica e sintesi di nuovi materiali. Può essere integrato con pompe per vuoto, pompe di circolazione a bassa temperatura, refrigeratori e sistemi chiusi di riscaldamento/raffreddamento.

Fermentatore in vetro
Caratteristiche

• Impostazione e visualizzazione digitale della temperatura per controllo preciso e uso semplice.
• Vetro borosilicato di alta qualità (Pyrex 3.3) con buone proprietà fisico-chimiche.
• Ampia gamma di temperatura operativa (temperature basse fino a −80°C; le caratteristiche indicano fino a 300°C; la tabella specifica −80°C a 200°C).
• Funzionamento a pressione atmosferica o sotto vuoto (grado di vuoto inferiore a 0,095 MPa in condizioni stabili).
• Visualizzazione digitale della velocità di miscelazione; controllo a variazione di frequenza per miscelazione stabile (50–500 rpm).
• Sistema di tenuta dell'albero proprietario e pala agitatrice rivestita in PTFE; tenute in PTFE sull'albero e sul coperchio.
• Valvola di scarico resistente alla corrosione senza zone morte per un drenaggio efficiente.
• L'intercapedine (camicia) può essere completamente svuotata dopo la reazione.
• Design compatto e pratico adatto a ambienti di laboratorio e pilota.

Specifiche
Modello | VGR-05D / VGR-05T | VGR-10D / VGR-10T | VGR-20D / VGR-20T | VGR-30D / VGR-30T | VGR-50D / VGR-50T | VGR-80D / VGR-80T | VGR-100D / VGR-100T
Volume effettivo (L) | 5 | 10 | 20 | 30 | 50 | 80 | 100
Volume camicia (L) | 1,5 | 3 | 6 | 10 | 16 | 24 | 30
Area scambio termico camicia (m²) | 0,13 | 0,22 | 0,32 | 0,46 | 0,65 | 0,9 | 1,09
Area scambio condensatore (m²) | 0,12 | 0,2 | 0,3 | 0,3 | 0,3 | 0,5 | 0,5
Materiale vetri | Pyrex 3.3 per tutti i modelli
Materiale supporto | SUS 304 per tutti i modelli
Tolleranza temperatura (°C) | -80 ~ 200 (tabella); le caratteristiche menzionano fino a 300°C
Pressione di esercizio (MPa) | Vuoto o pressione atmosferica
Potenza motore (W) | 90 | 90 | 90 | 90 | 140 | 250 | 250
Regolazione velocità | Controllo di frequenza (digitale) per tutti i modelli
RPM | 50 ~ 500 per tutti i modelli
Porta miscelazione (Flangia) | 50# (fino a VGR-50) | 60# per i modelli più grandi
Porta sensore | 24# per tutti i modelli
Condensatore (bocca) | 35# / 50# / 50# / 50# / 50# / 50# / 50#
Alimentazione liquidi | 24# / 34# / 34# / 34# / 34# / 34#*2 / 34#*2
Imbuto a pressione costante | 29# / 40# / 40# / 40# / 40# / 40# / 40#
Alimentazione solida (Flangia) | / | 80# | 80# | 80# | 80# | 95# | 95#
Interfaccia ingresso/uscita | DN15 per tutti i modelli
Materiale tenuta | PTFE (Teflon) per tutti i modelli
Alimentazione elettrica | 220V 50Hz per tutti i modelli
Valvola di scarico | Valvola laterale senza effusione (progettata senza zone morte)
Altezza libera | 400mm / 400mm / 370mm / 360mm / 320mm / 400mm / 350mm
Materiale sensore temp. | Acciaio inossidabile rivestito in fluoro, doppia protezione contro la corrosione
Agitatore | Giranti trifoglio, acciaio inossidabile con rivestimento PTFE
Dimensioni (L×P×H mm) | 460×380×1680 | 460×380×1680 | 520×520×2030 | 520×520×2150 | 570×570×2250 | 670×670×2600 | 670×670×2600
Nota | “D” indica reattore in vetro camiciato; “T” indica reattore in vetro a triplo strato

caratteristiche / specifiche tecniche

• Serie / Nome modello: VGR Series
• Intervallo volume effettivo: 5 L a 100 L
• Materiale vetro: Pyrex 3.3 (borosilicato)
• Materiale supporto: Acciaio inossidabile SUS 304
• Tenute: PTFE (Teflon)
• Capacità temperatura: intervallo indicato −80°C a 300°C (tabella: −80°C a 200°C)
• Pressione: idoneo per vuoto o funzionamento atmosferico (grado di vuoto < 0,095 MPa in stato stabile)
• Miscelazione: controllo a variazione di frequenza, 50–500 rpm, visualizzazione digitale della velocità
• Alimentazione: 220V 50Hz (standard)
• Configurazioni: reattori in vetro camiciati (D) e a triplo strato (T)
