Filtro per liquidi GVF series

a membranasottovuotoda laboratorio

Panoramica

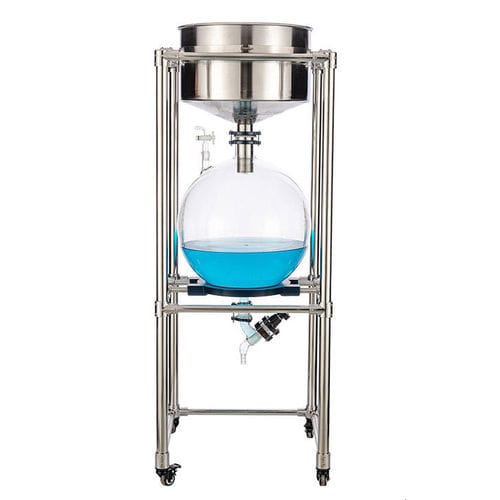

Il filtro a vuoto in vetro Serie GVF è un'unità mobile per separazione solido-liquido, essiccazione dei materiali e rimozione di impurità. I mezzi filtranti (tessuto, rete, membrana) si posizionano sull'imbuto; la bottiglia di aspirazione in vetro collegata alla pompa del vuoto convoglia il filtrato attraverso lo strato filtrante nella bottiglia. La finezza di filtrazione dipende dalle specifiche del mezzo filtrante scelto.

Caratteristiche

• Bottiglia di aspirazione in vetro borosilicato GG-17 (coefficiente di dilatazione 3.3)
• Imbuto in acciaio inossidabile 304 con fori Ø4 mm sul fondo
• Struttura: lega di alluminio combinata con acciaio inossidabile
• Accessori e raccordi in AISI 304; valvola di scarico in vetro con nucleo in PTFE dove previsto
• Base mobile con ruote universali e freno per lo spostamento dell'intera unità

Specifiche

• Modello GVF-5L: Pallone 5L; Imbuto 300×150 mm; Porta di aspirazione flangia Ø80; Connessione vuoto 24# (OD 12 mm); Scarico: raccordo convesso Φ45 mm vetro+PTFE, uscita Φ20; Altezza scarico 450 mm; Dimensioni 490×490×1500 mm; NW/GW 20/45 kg
• Modello GVF-10L: Pallone 10L; Imbuto 350×220 mm (21L); Flangia Ø80; Vuoto 24# (OD 12 mm); Scarico: Φ45 mm vetro+PTFE, uscita Φ20; Altezza 450 mm; Dimensioni 500×520×1230 mm; NW/GW 24/50 kg
• Modello GVF-20L: Pallone 20L; Imbuto 350×220 mm (21L); Flangia Ø80; Vuoto 24# (OD 12 mm); Scarico: Φ45 mm vetro+PTFE, uscita Φ20; Altezza 450 mm; Dimensioni 500×520×1330 mm; NW/GW 27/53 kg
• Modello GVF-30L: Pallone 30L; Imbuto 450×250 mm (39L); Flangia Ø80; Vuoto 24# (OD 12 mm); Scarico: Φ33 mm vetro+PTFE, uscita Φ34; Altezza 350 mm; Dimensioni 580×600×1530 mm; NW/GW 35/64 kg
• Modello GVF-50L: Pallone 50L; Imbuto 450×250 mm (39L); Flangia Ø80; Vuoto 24# (OD 12 mm); Scarico: Φ45 mm vetro+PTFE, uscita Φ20; Altezza 350 mm; Dimensioni 580×600×1530 mm; NW/GW 38/67 kg

Caratteristiche tecniche

• Vetro: GG-17 borosilicato (coefficiente di espansione 3.3)
• Vuoto nominale raggiungibile: 0.098 MPa
• Porte sul pallone: 3 porte standard
• Mobilità: ruote universali con freno
• Finitura telaio: vernice plastica o PTFE; supporto principale: vassoio
• Applicazioni: filtrazione in laboratorio e piccola produzione, separazione solido-liquido, essiccazione e rimozione di impurità
