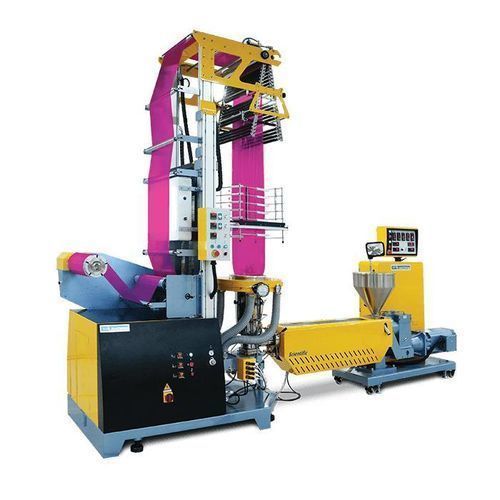

Linea di estrusione con raffreddamento ad aria LF series

monostratofilm soffiatoper termoplastici

Panoramica prodotto
Linee di soffiaggio film monostrato (serie LF) per larghezze lay-flat fino a 550 mm. Disponibili nei modelli LF-250, LF-400 e LF-600. Progettate per la produzione continua di film soffiato con sistemi di traino e avvolgimento configurabili, compatibili con resine termoplastiche standard.

Caratteristiche

• Costruzione: monostrato con anello di raffreddamento ad aria a doppio canale
• Processo: estrusione per soffiaggio
• Materiale: termoplastiche
• Applicazioni: produzione di film e sacchi

Aggancio e telaio
Il dispositivo di soffiaggio si collega a un estrusore monovite tramite una flangia a morsetto a C. L'unità è montata su un telaio autoportante dotato di ruote bloccabili per rimozione e riposizionamento rapidi.

Matrice e torre
La matrice è supportata da due colonne di torre in alluminio regolabili che permettono l'allineamento in altezza con la flangia dell'estrusore. Il design della torre garantisce una posizione stabile della matrice e un accesso agevole per la manutenzione.

Stabilizzazione della bolla e telai di collasso
Il sistema include una gabbia stabilizzatrice della bolla e telai di collasso sincroni e regolabili. I telai di collasso utilizzano legno teak lucidato o aste a rulli in carbonio per guidare uniformemente la bolla verso i nip-rolls.

Tabella tecnica
Linee di soffiaggio film monostrato | LF-250 | LF-400 | LF-600
Larghezza massima lay-flat | 200 mm | 350 mm | 550 mm
Velocità film (m/min) | Traino Nip-Rolls 0–15; Avvolgimento 0–15 | Traino Nip-Rolls 0–35; Avvolgimento 0–40 | Traino Nip-Rolls 0–35; Avvolgimento 0–40
Altezza da matrice a nip-roll | 925–1.184 mm (altro su richiesta) | 950–1.210 mm (altro su richiesta) | 2.000–3.000 mm (altro su richiesta)
Altezza totale torre film | 2.050–2.310 mm (altro su richiesta) | 2.400–2.660 mm (altro su richiesta) | 3.200–4.200 mm (altro su richiesta)
Potenza elettrica totale | 4,9 kW | 5,0 kW | 11,0 kW

Specifiche tecniche

• Serie: serie LF (LF-250, LF-400, LF-600)
• Larghezza massima lay-flat: 200 mm (LF-250), 350 mm (LF-400), 550 mm (LF-600)
• Velocità film: variabili; gli intervalli di traino e avvolgimento dipendono dal modello (vedi tabella)
• Altezza matrice-nip-roll e altezza totale della torre: dipendono dal modello (vedi tabella)
• Potenza elettrica totale: 4,9 kW (LF-250), 5,0 kW (LF-400), 11,0 kW (LF-600)
• Caratteristiche: anello di raffreddamento ad aria a doppio canale; traino a velocità variabile; nip-rolls; gabbia stabilizzatrice della bolla; telai di collasso sincroni e regolabili; legno teak lucido o aste a rulli in carbonio
• Dettagli aggancio: collegamento con flangia a morsetto C per estrusore monovite; telaio autoportante con ruote bloccabili; matrice montata su due colonne di torre in alluminio regolabili
