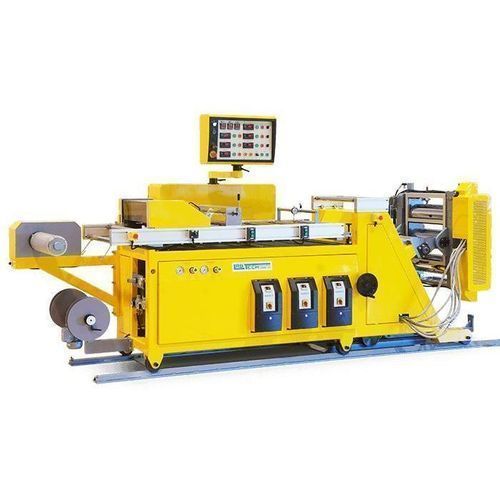

Macchina di calandratura a 3 rulli LCCR series

a 3 rulli motorielettrica

Descrizione
Grandi unità combinate di chill-roll e calendratura progettate per la movimentazione di web e la finitura dei film. Diametri dei rulli fino a 250 mm e larghezze dei rulli disponibili fino a 1200 mm. Sistema di appoggio idraulico heavy-duty per i rulli superiore e inferiore contro il rullo centrale. Ogni rullo può essere temperato individualmente (raffreddamento ad acqua o riscaldamento a olio) ed è azionato da un servomotore dedicato. L'insieme rulli dispone di un meccanismo di inclinazione motorizzato che consente il posizionamento da orizzontale a verticale e inclinazioni fino a 45°, facilitando l'integrazione con gli impianti a valle.

Caratteristiche principali

• Diametri dei rulli fino a 250 mm
• Appoggio idraulico heavy-duty dei rulli superiore e inferiore contro il rullo centrale
• Larghezze dei rulli disponibili fino a 1200 mm
• Tempering individuale per rullo: raffreddamento ad acqua o riscaldamento a olio
• Meccanismo di inclinazione motorizzato: posizioni da orizzontale a verticale, inclinazioni fino a 45°
• Azionamenti con servomotore individuale per ogni rullo

Modelli / Tabella panoramica
Modelli: LCCR-300-SR | LCCR-350-SR | LCCR-500-HD | LCCR-600-HD | LCCR-700-HD | LCCR-1200-HD
Larghezza rullo (mm): 350 | 400 | 500 | 600 | 700 | 1200
Larghezza massima film (non rifilata) (mm): 300 | 350 | 450 | 550 | 650 | 1100
Larghezza massima matrice (mm): 350 | 400 | 500 | 600 | 700 | 1200
Diametro rulli, tutti e 3 (mm): 145 | 145 | 175 | 175 | 200 | 200
Aggiustamento fine gap (mm): 9,100/90 | 22,500/90 | 0.75 | 0.75 | 0.75 | 0.75
Velocità di prelievo (m/min): 0.37 | 0.37 | 3 x 1 | 3 x 1 | 3 x 1.5 | 3 x 2

Specifiche tecniche

• Serie: LCCR
• Modelli disponibili: LCCR-300-SR, LCCR-350-SR, LCCR-500-HD, LCCR-600-HD, LCCR-700-HD, LCCR-1200-HD
• Larghezze rullo (mm) per modello: 350 / 400 / 500 / 600 / 700 / 1200
• Larghezza massima film (non rifilata) (mm) per modello: 300 / 350 / 450 / 550 / 650 / 1100
• Larghezza massima matrice (mm) per modello: 350 / 400 / 500 / 600 / 700 / 1200
• Diametro rulli (tutti e 3) (mm) per modello: 145 / 145 / 175 / 175 / 200 / 200
• Aggiustamento fine gap (mm) per modello: 9,100/90 / 22,500/90 / 0.75 / 0.75 / 0.75 / 0.75
• Velocità di prelievo (m/min) / configurazione motori per modello: 0.37 / 0.37 / 3 x 1 / 3 x 1 / 3 x 1.5 / 3 x 2
• Tempering individuale rulli: acqua o olio
• Sistema di appoggio idraulico per rulli superiore e inferiore
• Meccanismo di inclinazione motorizzato per il posizionamento della torre rulli (orizzontale a verticale, fino a 45°)
• Ogni rullo azionato da un servomotore individuale
