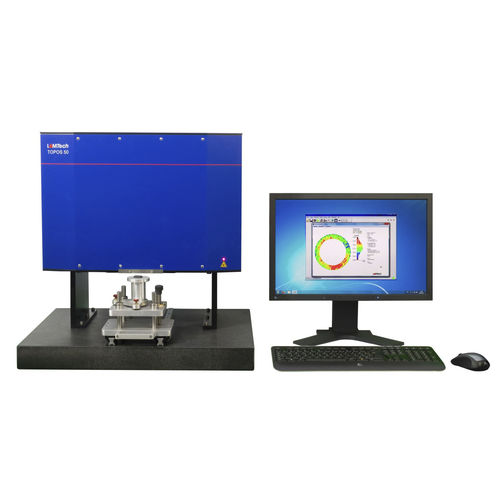

Interferometro per misurazione della planarità TOPOS 50

di pezzi rettificatidi Fizeauottico

Gli interferometri TOPOS funzionano secondo il principio dell'incidenza della luce al pascolo. È possibile misurare la planarità anche di parti più ruvide, che non mostrano più pattern di frange con gli interferometri Fizeau o gli interferometri ottici piatti. Sulla base del modello di interferenza, un computer calcola la planarità dell'oggetto in prova. Accanto alle parti lappate o rettificate si possono misurare anche le parti lucidate. Le parti possono essere costituite da materiali diversi: - metallo (acciaio, alluminio, bronzo, bronzo, rame, ecc.) - ceramica (AL2O3, SiC, SiN, SiN, ecc.) - materiale plastico - ecc. Gli interferometri possono essere posizionati nella linea di produzione, vicino alla macchina di lavorazione. La precisione assoluta è fino a 0,1 µm su tutta l'area di misura. Il TOPOS 50 è uno strumento di misura della planarità senza contatto per la produzione di precisione superfici con una precisione inferiore al micron. Gli strumenti di misura della planarità TOPOS soddisfano i requisiti di strumenti di misura oggettivi per la produzione e il controllo qualità di componenti sofisticati, come quelli utilizzati, ad esempio nell'iniezione di carburante sistemi, pompe o valvole. Gli interferometri TOPOS consentono la misura della planarità senza contatto di lappati, la manipolazione, in particolare quando si trovano nell'ambiente di produzione. i risultati sono quindi comparabili e quantificabili.
