Interferometro per misurazione della planarità

per pezzi di grandi dimensioniautomatizzato

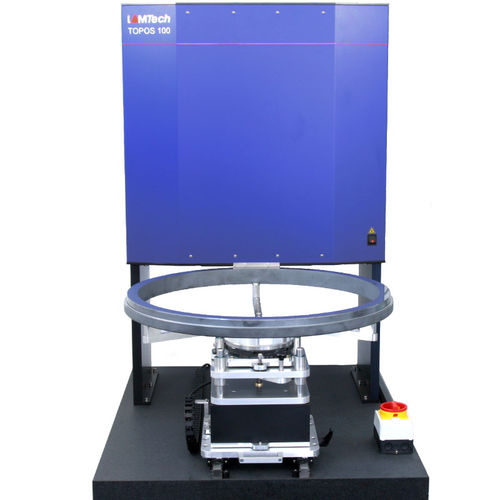

Misurazione della planarità di anelli e superfici di grandi dimensioni con l'estensione del TOPOS 100 mediante una tavola trasversale o rotante Gli interferometri TOPOS si basano su un principio di misura senza contatto. Questa è la base per una misura con tavola trasversale o rotante. In questo modo, non ci sono limiti alle dimensioni del pezzo misurabile in riferimento al campo di misura dell'interferometro. Con il metodo della tavola trasversale o rotante il processo di misura è completamente automatizzato. Il numero delle singole misurazioni si basa sulle dimensioni dell'oggetto in prova. Dopo la misurazione di ogni segmento, l'utente riceverà il valore di planarità dell'intero pezzo come in qualsiasi altra misura normale. Anelli di grandi dimensioni con diametro esterno fino a 420 mm e larghezza dell'anello fino a 80 mm Per misurare anelli di grandi dimensioni, i segmenti degli anelli vengono misurati con una sovrapposizione. In seguito, questi segmenti saranno fusi a livello di calcolo. Pertanto, la base per questa misurazione è il metodo di cucitura. La rotazione sotto il campo di misura del TOPOS 100 sarà effettuata da una tavola rotante di precisione motorizzata. E' possibile misurare anelli con diametro esterno fino a 420 mm e larghezza fino a 80 mm. Se la larghezza dell'anello è maggiore, i pezzi possono essere misurati utilizzando una tavola a croce.
