Software di interferometria ottica ISA

di misuradi controllo qualitàdi immagine

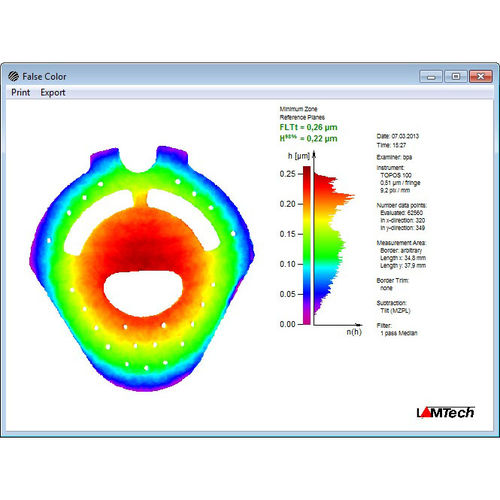

Il software ISA offre uno strumento ottimizzato per la valutazione degli interferogrammi e la documentazione della forma delle parti. L'utente riceve valori concreti di planarità, che rendono i risultati confrontabili e quantificabili. La topografia di una parte può essere visualizzata nei seguenti termini: - scheda tecnica di misura - immagine a falsi colori - immagine in rilievo - diversi diagrammi a linee (ad es. immagini 3D, sezioni trasversali, viste sviluppate per gli anelli) I parametri della misura e un commento multilinea, selezionabile dall'utente, appaiono in tutti i grafici. I parametri di misura specifici del pezzo possono essere salvati e ricaricati rapidamente quando si cambiano gli oggetti di prova. I diagrammi possono essere stampati per la documentazione delle misure. Grazie al metodo di misura bidimensionale è possibile valutare fino a 560 x 560 punti di misura in pochi secondi. L'esportazione dei dati in programmi di statistica e di controllo qualità è garantita dal salvataggio della serie dei risultati delle misurazioni in formato CSV o in formato AQDEF. La planarità viene calcolata secondo ISO/TS 12781-1 e visualizzata come valore FLTt.
