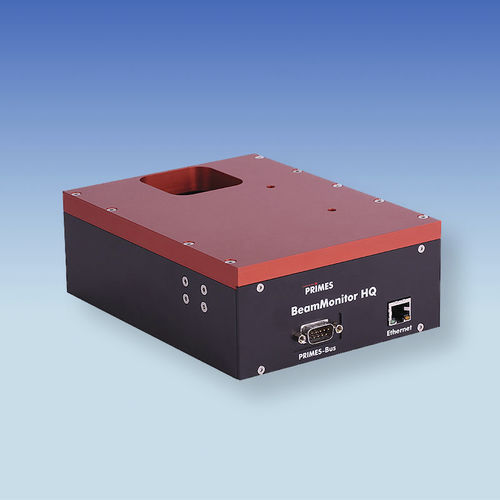

Apparecchio di misura meccanico BM-HQ

lasera raggioa scansione

Questo sistema di riferimento per la diagnostica del fascio grezzo dei laser CO2 viene utilizzato con successo da diversi anni. Infatti, il PRIMES BeamMonitor-HighQuality (BM-HQ) sostituisce le tipiche bruciature in plexiglass utilizzate per identificare il profilo o la simmetria del fascio. Il dispositivo diagnostico consente una misurazione rapida con un'elevata precisione. Ciò è garantito da un rivelatore con un'elevata gamma dinamica. Il BM-HQ è il dispositivo perfetto per analizzare il fascio laser. Il sistema di scansione meccanica misura la densità di potenza dei fasci laser collimati alla massima potenza. Grazie al suo design compatto e al peso ridotto, il BM-HQ è ideale per l'integrazione nei sistemi di lavorazione dei materiali e per l'uso in assistenza. Il raggio laser viene scansionato punto per punto con una punta di misura rotante. Anche il supporto dello specchio viene spostato in modo lineare per scansionare l'intero profilo del fascio. In questo modo, un fascio parziale viene deviato e diretto verso il rilevatore in ogni caso. Il segnale in ingresso viene digitalizzato e trasmesso all'unità di valutazione. Il convertitore A/D a 14 bit e la risoluzione fino a 256 x 128 pixel consentono un'analisi precisa anche di piccoli disturbi nel fascio grezzo. Il dispositivo è stato progettato per l'uso in condizioni di produzione industriale difficili ed è adattabile a qualsiasi orientamento spaziale. Il software dispone delle seguenti funzioni standard: - Misure: Misurazioni singole e in serie (funzionamento a monitor) e misurazione dello sviluppo cronologico (linescan) - Visualizzazioni: Isometria, falsi colori, curve di livello e visualizzazione dei risultati numerici - Salvataggio dei dati in formato *.foc o ASCII Durante la misurazione, l'intero fascio esce dal BeamMonitor e deve essere assorbito il più completamente possibile.
