Apparecchio di misura di raggio HP-LQM

laserCCDa raggio

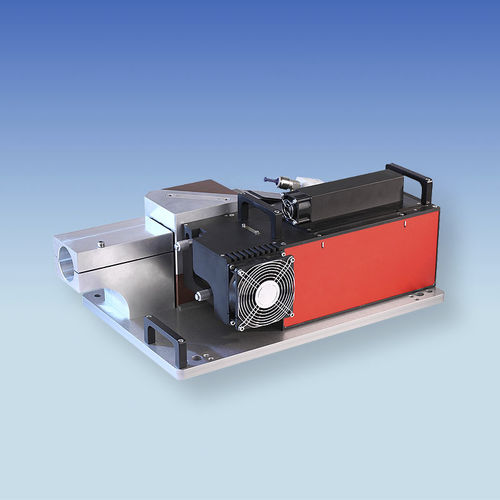

Il PRIMES HighPower-LaserQualityMonitor (HP-LQM) caratterizza rapidamente e automaticamente i parametri del fascio di una sorgente di fascio. Il sistema di misura è compatto, facile da allineare e può essere ampliato individualmente. Determinazione delle propagazioni del fascio, analisi dei guasti Con l'HP-LQM, PRIMES offre una soluzione integrata per analizzare in modo rapido e semplice le proprietà del fascio di una sorgente di fascio. In combinazione con il collimatore disponibile presso PRIMES, il sistema di misura determina la propagazione del fascio di laser a fibra e di sorgenti di fascio a guida di fibra. La caratterizzazione dettagliata delle sorgenti laser a fibre guidate in termini di qualità del fascio, divergenza, direzione del fascio e potenza non può generalmente essere effettuata senza un notevole sforzo e l'utilizzo di diversi set-up. L'HP-LQM con collimatore collima il fascio laser che si propaga in modo divergente dalla fibra, riduce la potenza in due attenuatori adattati raffreddati ad acqua e dirige il fascio di misura nell'LQM. In combinazione con un PowerLossMonitor, la potenza del laser irradiato può essere misurata in parallelo attraverso la potenza del laser accoppiata agli attenuatori e il conseguente aumento di temperatura nel mezzo di raffreddamento. L'ottica installata nell'apertura dell'HP-LQM focalizza il fascio collimato in ingresso nel dispositivo. Il fascio focalizzato viene visualizzato ingrandito sul chip CCD attraverso diversi attenuatori integrati e una lente. Dalla distribuzione bidimensionale della densità di potenza così misurata, il software LaserDiagnostics determina il raggio, la posizione e l'orientamento del fascio.
