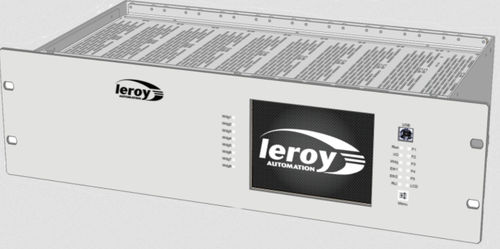

PLC per montaggio su pannello ACS

a 16 IModbus RTUsu rete Ethernet

Progettata per soddisfare i requisiti della norma EN61850, la gamma ACS è utilizzata per controllare e gestire l'alimentazione delle sottostazioni elettriche. Il touch screen sul pannello frontale consente un controllo ergonomico dell'installazione: visualizzare, ordinare, elencare e riconoscere i difetti, .. Gli ingressi e le uscite sono cablati sul pannello posteriore. Sono progettati per adattarsi a qualsiasi tipo di alimentazione: 24Vdc, 48Vdc o 125Vdc. Il protocollo IEC61850 consente l'integrazione nel sistema di controllo globale della sottostazione. Ad oggi sono state installate più di 30000 schede modulari ACS. UNITÀ CENTRALE -Processore di elaborazione centrale : -Marvel Xscale 32 bit 416Mhz -Coprocessore I/O : -STM32 120Mhz -Memorie : -RAM : 64Mo -Flash ROM : 32Mo -Flash (memoria persistente) : 4Ko CARATTERISTICHE DEGLI INGRESSI/USCITE Scheda ingressi multitensione ridondante Scheda con 16 ingressi 2 catene di acquisizione distinte per ingresso Vite del connettore: 1 comune per 2 ingressi Tensione di funzionamento di ciascun ingresso: scelta tramite cablaggio: 24Vdc - 20 mA 48Vdc - 15 mA 125Vdc - 6 mA Autocontrollo sulla scheda: Monitoraggio delle tensioni interne Monitoraggio del dialogo con la CPU Ridondanza dell'indirizzamento della scheda sul bus Scheda di controllo-comando Scheda con 4 interfacce di controllo-comando. Per ogni interfaccia : 1 uscita a relè "per chiudere il quadro" 1 uscita a relè "per aprire il quadro" Tensione massima di commutazione: 300Vdc Potenza massima di commutazione: 60W 1 ingresso "interruttore chiuso" 1 ingresso "interruttore aperto" Scelta della tensione di ingresso tramite cablaggio
