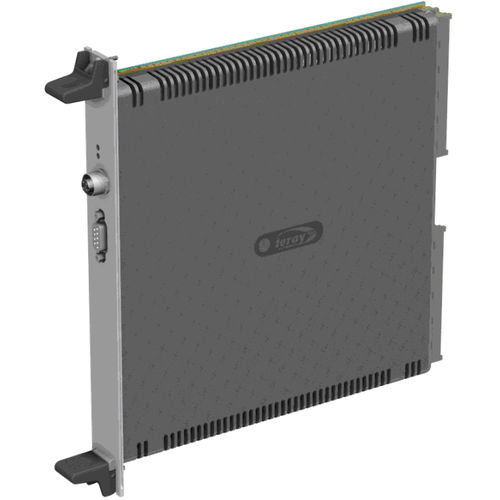

Módulo de E/S digitale BRIO series

CANopenEthernetCAN

Insieme ai computer centrali, i moduli di ingresso/uscita qualificati EN 50155 consentono di realizzare architetture complete di controllo dei treni (TCMS). Questi moduli di acquisizione e controllo sono basati su una piattaforma generica: il "Basic Remote". Modulo "Input Output" ("BRIO") Il BRIO generico è conforme al livello SIL0 delle norme EN 50126, EN 50128, EN 50129. La gamma è completata da moduli specifici: -BRIO SIL2 : Moduli di ingresso/uscita SIL2 -BRIO SSPC : Controllore di potenza a stato solido -BRIO CEE : Controllore di scambio di energia UNITÀ CENTRALE -Processore : STM32 32 bit/200Mhz -Sistema operativo : RTOS libero -Coprocessore I/O : FPGA Xilinx -Memorie : SDRAM 8Mo, NAND, Crypto. MONTAGGIO E INSTALLAZIONE -Prodotto in alluminio con copertura protettiva in materiale composito -Dimensioni : L x H x P = 30 x 262 x 265 mm -Montaggio : -montaggio a rack 6U x 6HP -Montaggio remoto stand-alone con supporto laterale -Cablaggio di ingressi/uscite e alimentazione sul pannello posteriore : -2 connettori di tipo DIN41612 F48 maschio classe 1 -Cablaggio della rete sul pannello anteriore : -Ethernet : M12 codice D femmina -Collegamenti seriali : Subd 9 punti ALIMENTAZIONE -Alimentazione a gamma completa da 24Vdc a 110Vdc -Protezione contro l'inversione di polarità e la sottotensione -Consumo di energia : <20W MODULO CONFIGURABILE -BRIO può essere utilizzato come modulo remoto configurabile -La mappatura dei dati è fissa -Possibilità di attivare il download dei parametri operativi da un database centrale dopo il riconoscimento di una chiave di identificazione collegata al SubD RS232 -Funzionamento e manutenzione tramite servizi Web
