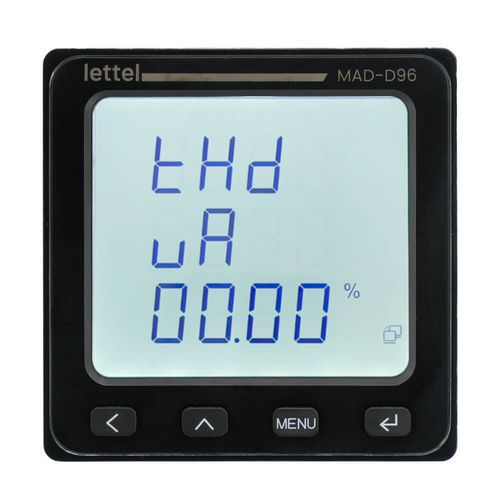

Pannello informativo MAD-D series

Display a incasso da associare con unità di misura MAD da 63 a 250A e da 400 a 630A: - **Custodia e Installazione:** I display sono disponibili in 2 dimensioni per il montaggio a incasso su porte di armadi elettrici: - **MAD-D96:** Pannello frontale 96x96mm da incassare in ritagli Ø26, 67×67, 72×72 o 91x91mm. - **MAD-D72:** Pannello frontale 72x72mm da incassare in ritaglio Ø26mm. La profondità dietro il pannello è solo di 20mm, più il cavo RJ12. - **Connessione:** Un unico cavo RJ12 collega il display all'unità di misura MAD associata. Non è richiesta altra cablatura. - **Display e Interfaccia:** Display LCD di grande formato, su 4 linee, con retroilluminazione regolabile. 4 pulsanti consentono di navigare nel menu. - **Misurazioni Visualizzate:** I dati visualizzati nel menu a scorrimento includono: - **Valori Istantanei:** Tensione per fase e neutro | Corrente per fase e neutro | Potenze attive, reattive, apparenti per fase e totale | Fattore di potenza per fase e totale | Frequenza. - **Energie:** Attive e reattive, importate ed esportate | Apparente | Reattiva 4 quadranti | Conteggio in 4 tariffe - **Analisi:** Valori medi | Richieste | Valori estremi - **Qualità della Rete:** Squilibri U e I | Tassi di distorsione e contenuti armonici U e I fino al 31° ordine. - **Varianti e Codici d'Ordine:** - MAD-D72: 72×72 mm, in stock - MAD-D96: 96×96 mm, in stock - **Specifiche Tecniche:** - Display LCD di grande formato, 4 linee, retroilluminazione regolabile - Navigazione con 4 pulsanti - Profondità dietro il pannello: 20mm + cavo RJ12 - Connessione tramite unico cavo RJ12 - Formati disponibili: 72x72mm (MAD-D72), 96x96mm (MAD-D96) - Montaggio a incasso su porte di armadi elettrici - Visualizzazione di valori istantanei, energie, analisi, qualità della rete
