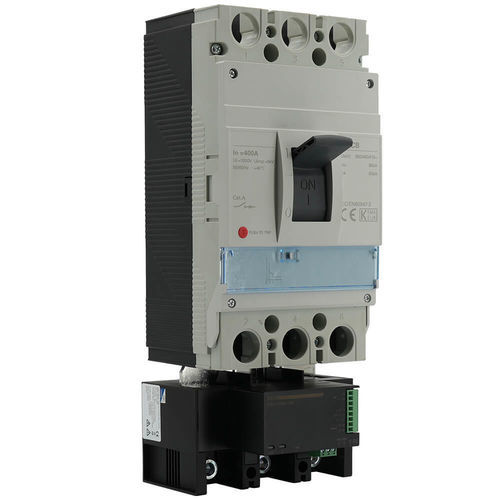

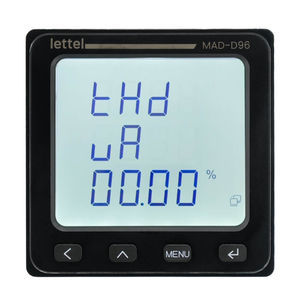

Interruttore magnetotermico MAD-630A1-DIR

di correntedi tensionetrifase

Soluzione di misurazione tutto in uno integrata sotto l'interruttore automatico stampato, la gamma MAD offre vantaggi unici in termini di semplicità di installazione, riduzione dei componenti e rischi di manutenzione: - Misurazioni: L'unità consente un'analisi completa di un circuito elettrico in trifase o tetrafase: - Misurazioni istantanee: Tensioni semplici e composte, corrente per fase e neutro, potenza attiva, reattiva, apparente, frequenza, fattore di potenza - Misurazioni di energia: Attiva e reattiva (positiva e negativa), apparente, reattiva 4 quadranti - Qualità: Squilibrio di tensione e corrente, tassi di distorsione e contenuto armonico fino al 31° ordine - Precisione: Misurazione dell'energia attiva classe 0.5 - Elettrico: Alimentazione ausiliaria 80 … 270 VAC - Integrazione: L'unità si collega direttamente ai terminali di uscita delle 3 fasi dell'interruttore automatico stampato. Funziona come un'estensione dell'interruttore. Le dimensioni dell'unità consentono una perfetta compatibilità con gli interruttori dei principali produttori, di calibro 400A e 630A. - Comunicazione: Modbus RTU tramite porta RS485 - Ingressi e uscite: L'unità di misurazione è dotata di 2 ingressi digitali e 1 uscita relè programmabile - Controllo del circuito e allarmi: Il relè è programmabile al raggiungimento di una soglia minima o massima di corrente, tensione, potenza, squilibrio di fase, ecc., consentendo: - di proteggere i circuiti elettrici - di eseguire funzioni di allarme in caso di guasto o segnale inappropriato - di eseguire un distacco automatico in caso di sovraccarico - Feedback dello stato dei circuiti elettrici: I 2 ingressi digitali consentono di monitorare lo stato dei circuiti ausiliari o dei dispositivi e di avvisare in caso di guasto o interruzione del circuito - Registrazione dei dati: Gli indici di energia e potenza vengono registrati a una frequenza programmabile in passi di 1 minuto. I dati registrati possono essere visualizzati tramite software ed esportati in formato .csv - Supervisione: Monitoraggio remoto delle misurazioni tramite Modbus, su software di terze parti o il software gratuito fornito. Per il monitoraggio locale, sono disponibili come opzioni display a incasso per porte di armadi. Offerti in 2 formati diversi, si collegano alle unità tramite un unico cavo RJ12 - Riduzione dei costi: - Risparmio di componenti: Rispetto a un'installazione tradizionale, un'unità di misurazione MAD integrata elimina la necessità di: - Trasformatori di corrente esterni - Interruttori o portafusibili per proteggere i punti di tensione - Cavi di connessione - Risparmio di tempo: Installazione più rapida grazie a meno componenti - Riduzione della manutenzione: Il design "tutto in uno" evita rischi di guasti su componenti ausiliari, cavi di connessione e punti di connessione - Conformità: CE, RoHS, REACh - Norme applicabili: IEC61557-12, GB/T 22264.7, IEC61326-1, IEC61010-1 - Varianti e codici d'ordine: Questa unità è offerta in 2 gamme di corrente da selezionare in base al calibro dell'interruttore associato: Codice d'ordine | Corrente massima | Prodotto in stock MAD-400A1-DIR | 400A | in stock MAD-630A1-DIR | 630A | in stock - Prodotti associati: - MAD-D72: Display 72×72 mm - MAD-D96: Display 96×96 mm - Cavi RJ12 per collegare il display all'unità di misurazione - Documentazione tecnica disponibile: - Presentazione della gamma MAD - Catalogo generale - Manuale di installazione, programmazione e uso - Protocollo di comunicazione Modbus - Caratteristiche tecniche / specifiche: - Unità di misurazione integrata per interruttore automatico stampato - Gamma di corrente: 400A o 630A - Alimentazione ausiliaria: 80–270 VAC - Comunicazione: Modbus RTU (RS485) - 2 ingressi digitali, 1 uscita relè programmabile - Misurazione dell'energia attiva classe 0.5 - Conforme a CE, RoHS, REACh - Norme: IEC61557-12, GB/T 22264.7, IEC61326-1, IEC61010-1
