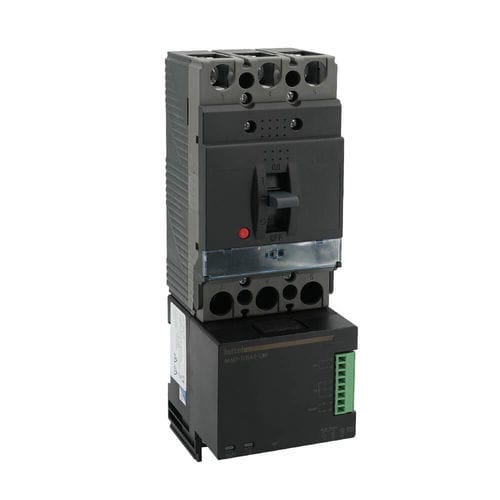

Interruttore automatico AC MAD series

trifasedigitalea comando elettrico

Riepilogo
Soluzione di misura tutto-in-uno integrata sotto interruttori in contenitore stampato, serie MAD. Custodia collegabile direttamente ai morsetti di uscita delle 3 fasi dell'interruttore; progettata per ridurre componenti, tempi di installazione e manutenzione.

Misure

• Misure istantanee: tensioni di linea e di fase, correnti per fase e neutro, potenze attiva/reattiva/apparente, frequenza, fattore di potenza.
• Misura delle energie: energie attive e reattive (positiva e negativa), apparente, reattiva a 4 quadranti.
• Qualità: squilibri di tensione e corrente, tassi di distorsione e contenuto armonico di tensione e corrente fino all'ordine 31.

Precisione

• Misura energia attiva: classe 0,5.

Alimentazione

• Alimentazione ausiliaria: 80 … 270 V CA.

Integrazione meccanica

• Si collega direttamente ai morsetti di uscita degli interruttori in contenitore stampato e si posiziona come estensione dell'interruttore.
• Dimensioni compatibili con gli interruttori dei principali produttori per taglie 63A, 125A, 160A e 250A.

Comunicazione

• Modbus RTU su porta RS485.

Ingressi e uscite

• 2 ingressi digitali.
• 1 uscita relè programmabile.

Funzionalità

• Relè programmabile su soglie (corrente, tensione, potenza, squilibrio, ecc.) per protezione, allarmi e scarico automatico.
• Rilevamento stato dei circuiti tramite ingressi digitali (rilevamento interruzione/guasto).
• Registrazione degli indici di energia e potenza con intervallo programmabile (passo di 1 minuto) ed esportazione CSV dei dati registrati.
• Supervisione remota via Modbus; consultazione locale possibile tramite display da incasso opzionali (collegamento RJ12).

Vantaggi

• Riduzione dei costi: evita trasformatori di corrente esterni, protezioni aggiuntive e cablaggio di collegamento.
• Risparmio di tempo: installazione più rapida grazie alla riduzione dei componenti.
• Riduzione della manutenzione: architettura “tutto integrato” che limita i punti di guasto (componenti esterni, cavi, connessioni).

Norme e certificazioni

• Conformità: CE, RoHS, REACh.
• Standard applicabili: IEC61557-12, GB/T 22264.7, IEC61326-1, IEC61010-1.

Prodotti correlati e opzioni

• Display da incasso per consultazione locale: formati 72×72 mm e 96×96 mm (collegamento RJ12).
• Cavi RJ12 per collegamento display ↔ unità principale.

Varianti e codici d'ordine
Codice ordine | Corrente max | Prodotto in stock
MAD-63A1-DIR | 63A | instock
MAD-125A1-DIR | 125A | instock
MAD-125A2-DIR | 125A | instock
MAD-160A1-DIR | 160A | instock
MAD-250A1-DIR | 250A | instock

Risorse (documenti disponibili)

• Presentazione gamma MAD (documentazione prodotto)
• Manuale di installazione, programmazione e uso (manuale prodotto)
• Protocollo di comunicazione Modbus (documentazione tecnica)

Specifiche tecniche

• Tipo: unità di misura integrata per interruttori in contenitore stampato (serie MAD).
• Misure: tensioni, correnti, potenze, energie, frequenza, fattore di potenza, armoniche fino all'ordine 31.
• Precisione energia attiva: classe 0,5.
• Alimentazione ausiliaria: 80 – 270 V CA.
• Interfaccia di comunicazione: Modbus RTU (RS485).
• I/O: 2 ingressi digitali, 1 uscita relè programmabile.
• Registrazione: indici e potenze con passo programmabile (1 minuto), esportazione CSV.
• Compatibilità meccanica: interruttori taglie 63A / 125A / 160A / 250A.
• Display locali opzionali: formati 72×72 e 96×96 (collegamento RJ12).
• Conformità: CE, RoHS, REACh; standard IEC61557-12, GB/T 22264.7, IEC61326-1, IEC61010-1.
