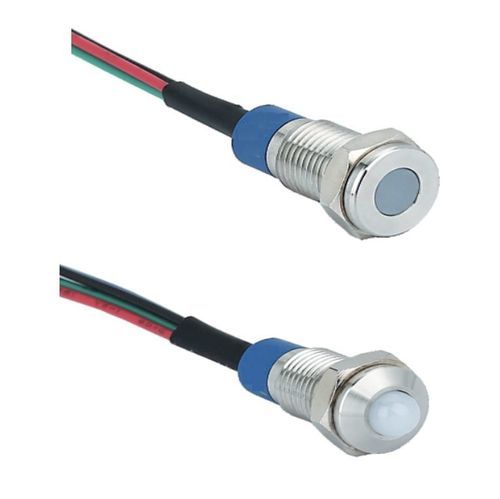

Indicatore luminoso LED SVEM8 series

montato su pannelloautoestinguibileIK06

Presentazione
Gli indicatori luminosi tri-LED SVEM8 a corpo metallico offrono elevata luminosità e lunga durata. Segnalano il cambiamento di stato di un circuito e sono adatti per l'installazione su pannelli di controllo o porte di quadri elettrici.

Caratteristiche

• Elettriche: Alimentazione 24 V CC con polarità richiesta. L'indicatore è dotato di 4 fili: 1 filo comune = catodo (-) e 3 fili per alimentare ciascun LED = anodo (+). Il colore dell'isolamento corrisponde al colore del LED che alimenta.
• LED: 3 LED (blu, rosso e verde). Consumo < 20 mA.
• Fisiche: Foratura per pannello Ø8 mm, spessore pannello max 6 mm. Corpo in ottone anodizzato nero o ottone nichelato. Basetta in plastica PA autoestinguente UL94-VO. Forma della testa: bombata o piatta. Grado di protezione IP67. IK06 (per versioni con testa piatta SVEM22-P). Uscita cavi lunghezza 15 cm. Serraggio con dado metallico. Fornito con guarnizione di tenuta.

Funzionalità

• Indicazione visiva di stati elettrici tramite LED (segnalazione stato, allarmi, supervisione, ecc.).

Vantaggi

• Elevata luminosità grazie ai LED ad alte prestazioni.
• Tenuta stagna (IP67) adatta per installazione esterna o ambienti umidi.
• Lunga durata: LED con vita minima dichiarata di 40 000 ore.
• Robustezza: corpo metallico antivandalo.

Varianti e codici ordine
SVEM8-B-BF-24RGB | Corpo: ottone anodizzato nero | Testa: bombata | instock
SVEM8-P-BF-24RGB | Corpo: ottone anodizzato nero | Testa: piatta | instock
SVEM8-B-NF-24RGB | Corpo: ottone nichelato | Testa: bombata | instock
SVEM8-P-NF-24RGB | Corpo: ottone nichelato | Testa: piatta | instock

Risorse
Documenti disponibili (presentazione, scheda prodotto, scheda tecnica).

Specifiche tecniche

• Alimentazione: 24 V CC (polarità richiesta).
• Connessione: 4 fili (1 catodo comune -, 3 anodi + per ogni LED).
• Colori LED: rosso, verde, blu.
• Consumo: < 20 mA.
• Foratura: Ø 8 mm, spessore pannello max 6 mm.
• Materiali: corpo in ottone anodizzato nero o ottone nichelato; basetta in plastica PA UL94-VO.
• Forme della testa: bombata o piatta.
• Grado di protezione: IP67.
• Grado di impatto: IK06 (versioni con testa piatta SVEM22-P indicate).
• Lunghezza cavi: 15 cm (uscita per fili).
• Fissaggio: dado metallico + guarnizione di tenuta fornita.
• Durata LED: ≥ 40 000 ore.
• Conformità: CE, RoHS, REACH. Norma applicabile: EN61547-2000.
