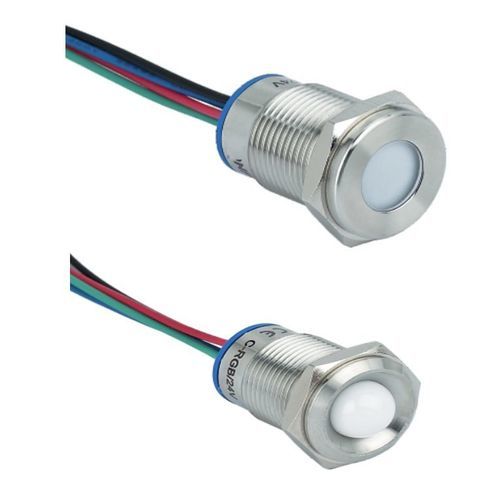

Indicatore luminoso LED SVEM16 TRI LED

montato su pannelloIP67resistente alla corrosione

Presentazione
Segnalatore da pannello 3 LED Ø16 – corpo metallico antivandalo – grado di protezione IP67. Gli indicatori SVEM16 TRI LED offrono elevata luminosità e lunga durata delle LED. Progettati per la segnalazione di stati su pannelli di controllo e porte di quadri elettrici.

Caratteristiche elettriche

• Alimentazione: 24 Vcc (polarità definita).
• Connessione: uscita tramite fili (lunghezza 15 cm).
• Cablatura: 4 fili in totale — 1 filo comune (isolamento nero) = catodo (−); 3 fili separati per alimentare ciascun LED = anodo (+), il colore dell'isolamento corrisponde al colore del LED.
• Assorbimento: < 20 mA.

LED

• Configurazione: 3 LED (blu, rosso, verde).
• Alta luminosità.
• Durata: minimo 40.000 ore.

Fisica

• Foro di montaggio: Ø 16 mm.
• Spessore massimo del pannello: 10 mm.
• Corpo: ottone anodizzato nero o ottone nichelato.
• Portalampada: plastica PA autoestingente UL94‑V0.
• Forma della testa: bombata o piatta.
• Fissaggio con dado metallico; fornito con guarnizione di tenuta.
• Grado di protezione: IP67.
• IK06 indicato per alcune versioni a testa piatta (riferimento SVEM22-P sulla scheda).

Funzionalità
Indicatore LED per la segnalazione di uno stato elettrico: da installare su pannelli di controllo o porte di quadri elettrici per indicare variazioni di stato di un circuito.

Vantaggi

• Elevata luminosità grazie ai 3 LED ad alte prestazioni.
• Tenuta adatta per installazione esterna (IP67).
• Lunga durata dei LED (≥ 40.000 h).
• Corpo metallico antivandalo.

Opzioni personalizzabili

• Altri colori LED disponibili su richiesta.
• Tensioni alternative: 6 Vcc o 12 Vcc disponibili su richiesta.
• Opzione comune anodo (+) su richiesta.
• Marcatura sulla lente possibile.
• Lunghezza dei fili specifica su richiesta.

Varianti e codici d'ordine (estratto)

• SVEM16-B-BF-24RGB | Ottone anodizzato nero | Bombata | in stock
• SVEM16-P-BF-24RGB | Ottone anodizzato nero | Piatta | in stock
• SVEM16-B-NF-24RGB | Ottone nichelato | Bombata | in stock
• SVEM16-P-NF-24RGB | Ottone nichelato | Piatta | in stock

Norme e conformità

• Conformità: CE, RoHS, REACH.
• Standard applicabile: EN61547-2000.

Risorse
Documentazione disponibile: presentazione prodotti SVEM indicatori metallici e scheda tecnica prodotto (PDF).
