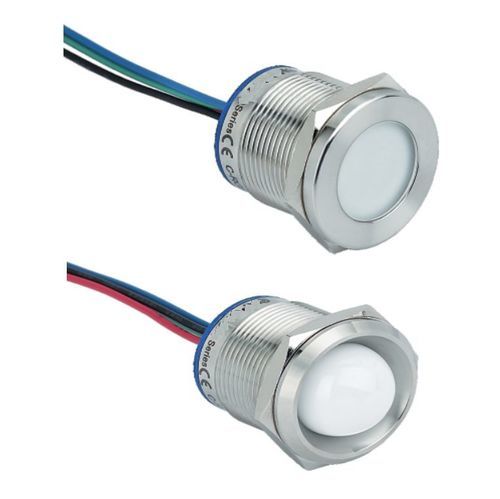

Indicatore luminoso LED SVEM22 series

filettatomontato su pannelloautoestinguente

Descrizione
Segnalatore LED tricolore Ø22 – Corpo metallico anti-vandalo – IP67 e IK06. Indicatore a 3 LED (rosso, verde, blu) che offre alta luminosità e lunga durata, destinato alla segnalazione di stati elettrici su pannelli o porte di armadi.

Elettrici

• Alimentazione 24 Vcc (polarità richiesta).
• Connessione con 4 fili: 1 filo comune (catodo -), 3 fili per anodi (+) separati (ogni filo alimenta un LED; il colore dell'isolamento corrisponde al colore del LED).
• Consumo totale < 20 mA.

LED

• Tre LED: blu, rosso e verde.
• Alta luminosità.
• Durata minima tipica: 40.000 ore.

Fisico e meccanico

• Foro di incasso Ø22 mm (spessore massimo pannello 10 mm).
• Corpo in ottone anodizzato nero o in acciaio inox.
• Base in plastica PA autoestinguente (UL94-V0).
• Testa disponibile bombata o piana (versioni piane SVEM22-P: IK06).
• Grado di protezione IP67 (adatto per esterni e ambienti umidi).
• Uscita cavi: 15 cm (standard).
• Fissaggio mediante dado metallico; fornito con guarnizione di tenuta.

Funzionalità

• Segnalazione visiva di uno stato elettrico (es. variazione di stato di un circuito).
• Installazione su pannelli e porte di armadi elettrici.

Vantaggi

• Alta luminosità per eccellente visibilità.
• Tenuta IP67 per installazione esterna o ambienti umidi.
• Lunga durata dei LED.
• Costruzione robusta e anti-vandalo grazie al corpo metallico.

Varianti e codici d'ordine (tabella)
Codice d'ordine | Materiale del corpo | Forma della testa | Prodotto a stock
SVEM22-B-BF-24RGB | Ottone anodizzato nero | Bombata | instock
SVEM22-P-BF-24RGB | Ottone anodizzato nero | Piana | instock
SVEM22-B-SF-24RGB | Acciaio inox | Bombata | instock
SVEM22-P-SF-24RGB | Acciaio inox | Piana | instock

Norme e conformità

• Conformità: CE, RoHS, REACH.
• Norma applicabile indicata: EN61547-2000.

Risorse disponibili

• Scheda tecnica prodotto (documento scaricabile).
• Presentazione prodotto / brochure (scaricabile).

Caratteristiche / specifiche tecniche

• Alimentazione nominale: 24 Vcc (polarità).
• Consumo: < 20 mA.
• LED: 3 colori (rosso, verde, blu).
• Foro di incasso: Ø22 mm.
• Spessore pannello massimo: 10 mm.
• Corpo: ottone anodizzato nero o acciaio inox.
• Base: plastica PA (UL94-V0).
• Forme disponibili: testa bombata o piana.
• Grado di protezione: IP67.
• Resistenza agli urti: IK06 (per versioni testa piana SVEM22-P).
• Cavi: uscita 15 cm, 4 conduttori (1 comune, 3 anodi).
• Fissaggio: dado metallico fornito con guarnizione di tenuta.
