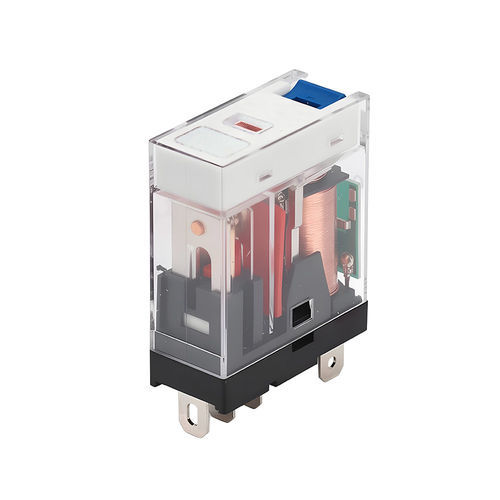

Relè elettromeccanico 24 VDC CRJ-1S series

230 V AC24 V AC12 VDC

Presentazione
Relè industriale inseribile 1 NA / 1 NC 12 A con LED, leva di prova e diodo integrato. Disponibile con tensioni di bobina da 12 Vcc a 230 Vca. Montaggio su guida DIN, formato compatto.

Caratteristiche

• Contatti :
  • Configurazione: 1 NA / 1 NC
  • Corrente nominale: 12 A
  • Tensione massima commutabile: 230 Vca / 30 Vcc
• Involucro e montaggio :
  • Montaggio: su base per guida DIN (larghezza 16 mm)
  • Collegamento: morsetti a vite
  • Indicatore di posizione: meccanico
  • Spia: LED
  • Funzioni: leva di prova e funzionamento forzato
  • Accessori: clip di fissaggio inclusa
  • Compatibile con pettini di collegamento per distribuzione di potenziale
• Elettriche :
  • Tensioni bobina disponibili: 24 Vca, 48 Vca, 230 Vca, 12 Vcc, 24 Vcc, 48 Vcc
  • Assorbimento: < 0,9 W
  • Durata di vita elettrica: 100.000 cicli
  • Durata di vita meccanica: CA: 30.000.000 cicli; CC: 50.000.000 cicli
  • Protezione: diodo integrato

Funzionalità

• Consente il pilotaggio e la commutazione affidabile di circuiti elettrici.
• Visualizzazione immediata dello stato tramite indicatore meccanico e LED.
• Leva integrata per test e funzionamento forzato, che facilita la manutenzione e la diagnosi.
• Diodo di protezione integrato per proteggere la bobina da sovratensioni.

Applicazioni

• Automazione industriale
• Quadri elettrici
• Sistemi di controllo per commutazione di carichi, interfaccia comando/potenza, segnalazione e sicurezza

Installazione

• Utilizzo con base inseribile compatibile, da agganciare alla guida DIN.
• Semplice inserimento nella base e collegamento tramite morsetti a vite.
• Pettini di collegamento disponibili per facilitare la distribuzione dei potenziali e l'etichettatura nei quadri.
• Clip di fissaggio fornita per garantire il fissaggio su base in ambienti con vibrazioni.

Varianti e codici d'ordine
Codice ordine | Tensione bobina | Disponibilità
CRJ-1SLT24 | 24 Vca | instock
CRJ-1SLT48 | 48 Vca | instock
CRJ-1SLT230 | 230 Vca | instock
CRJ-1SLTD12 | 12 Vcc | instock
CRJ-1SLTD24 | 24 Vcc | instock
CRJ-1SLTD48 | 48 Vcc | instock

Prodotti correlati (esempi di accessori)

• Base di montaggio (base con morsetti a vite)
• Pettini di collegamento

caratteristiche / specifiche tecniche

• Modello: CRJ-1S
• Configurazione contatti: 1 NA / 1 NC
• Corrente nominale contatti: 12 A
• Tensione massima commutabile: 230 Vca / 30 Vcc
• Tensioni bobina disponibili: 12 Vcc, 24 Vcc, 48 Vcc, 24 Vca, 48 Vca, 230 Vca
• Assorbimento bobina: < 0,9 W
• Durata di vita elettrica: 100.000 cicli
• Durata di vita meccanica: CA 30.000.000 cicli / CC 50.000.000 cicli
• Indicatore di posizione: meccanico
• Spia: LED
• Funzioni: leva di prova, funzionamento forzato
• Collegamento: morsetti a vite
• Montaggio: base inseribile su guida DIN (larghezza 16 mm)
• Accessori forniti: clip di fissaggio
• Protezione bobina: diodo integrato
