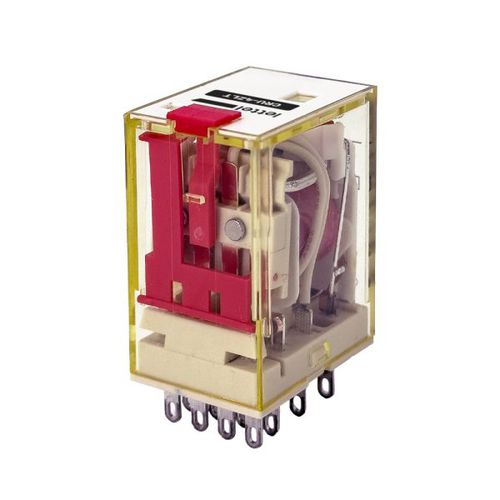

Relè elettromeccanico 24 V AC CRU-4Z-5A

12 VDC48 V AC24 VDC

Descrizione
Relè industriale a innesto con 4 contatti commutabili (NO/NF), corrente nominale 5 A, larghezza 21 mm.

Caratteristiche

• Contatti :
  • Configurazione: 4 contatti commutatori – 4x NO/NF
  • Corrente nominale: 5 A
  • Tensione massima di commutazione: 230 V~ / 30 V=
• Involucro e montaggio :
  • Montaggio: base a clip su guida DIN
  • Accessori inclusi: braccetto di tenuta
  • Basi compatibili: morsetti a gabbia CRUB-4ZC14, morsetti a vite CRUB-4ZB14
  • Compatibile con pettini di collegamento CRUJ-4TB14 (8 interconnessioni) solo per base con morsetti a vite
  • Indicatore di stato: meccanico
  • Spia: LED
  • Funzioni: leva di test e funzionamento forzato
• Elettriche :
  • Tensioni bobina disponibili: 24 V~ / 48 V~ / 230 V~ e 12 V= / 24 V= / 48 V=
  • Assorbimento: < 1,2 W
  • Protezione: diodo integrato
  • Vita elettrica: 100.000 cicli
  • Vita meccanica: CA: 30.000.000 cicli, CC: 50.000.000 cicli

Funzionalità

• Consente di pilotare e commutare più circuiti simultaneamente con contatti affidabili
• Indicatore meccanico e LED per visualizzare lo stato di ogni contatto
• Leva di prova integrata e funzione di funzionamento forzato per diagnostica e manutenzione
• Diodo di protezione integrato per protezione delle bobine dalle sovratensioni

Applicazioni

• Ambienti industriali e del terziario
• Sistemi di automazione, quadri elettrici, apparecchiature di controllo
• Circuiti di segnalazione e infrastrutture tecniche che richiedono monitoraggio e controllo

Installazione

• Montaggio su guida DIN con base a clip
• Collegamento tramite morsetti a gabbia o a vite
• Pettine di collegamento (CRUJ-4TB14) compatibile solo con base a vite per un cablaggio ordinato
• Braccetto di tenuta fornito per fissaggio sicuro

Varianti e codici d'ordine
Codice | Tensione bobina | Disponibilità
CRU-4ZLT24 | 24 V~ | instock
CRU-4ZLT48 | 48 V~ | instock
CRU-4ZLT230 | 230 V~ | instock
CRU-4ZLTD12 | 12 V= | instock
CRU-4ZLTD24 | 24 V= | instock
CRU-4ZLTD48 | 48 V= | instock

Documenti disponibili (riferimenti)

• Scheda tecnica serie CRU-Z (PDF)
• Gamma relè industriali (PDF)

Prodotti correlati

• Supports e basi per relè (es. CRJB-1T, CRJB-2T)
• Pettini di collegamento, morsetti a vite / morsetti a gabbia

Specifiche tecniche

• Serie / Modello: CRU-4Z
• Configurazione: 4x NO/NF (contatti commutatori)
• Corrente nominale contatti: 5 A
• Tensione massima di commutazione: 230 V~ / 30 V=
• Tensioni bobina disponibili: 12 V=, 24 V=, 48 V=, 24 V~, 48 V~, 230 V~
• Assorbimento bobina: < 1,2 W
• Vita elettrica: 100.000 cicli
• Vita meccanica: CA 30.000.000 cicli / CC 50.000.000 cicli
• Protezione bobina: diodo integrato
• Montaggio: guida DIN (clipable), larghezza 21 mm
• Indicatore: meccanico + LED
• Funzioni aggiuntive: leva di prova, funzionamento forzato
• Accessori inclusi: braccetto di tenuta
• Morsetti compatibili: CRUB-4ZC14 (gabbia), CRUB-4ZB14 (vite)
• Pettine compatibile: CRUJ-4TB14 (per base a vite)
