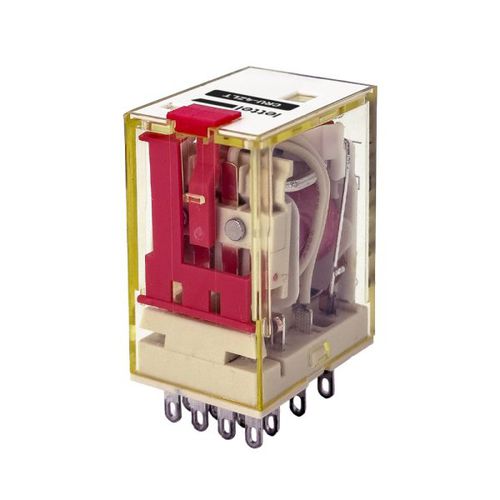

Relè elettromeccanico 24 VDC CRU-4Z-7A series

48 V DC230 V AC12 VDC

Riassunto
Relè industriale inseribile con 4 contatti scambiatori, corrente nominale 7 A, larghezza di montaggio 21 mm, dotato di LED di stato, leva di prova e funzione di inserimento forzato. Compatibile con basi a morsetti a gabbia o a vite; pettine di collegamento a 8 posizioni CRUJ-4TB14 disponibile per morsetti a vite.

Contatti

• Configurazione: 4 contatti scambiatori
• Corrente nominale: 7 A
• Tensione massima contatti: 230 VAC / 30 VDC

Involucro e montaggio

• Montaggio: base a clip per guida DIN
• Accessori: gancio di ancoraggio incluso
• Basi compatibili: CRUB-4ZC14 (morsetti a gabbia) e CRUB-4ZB14 (morsetti a vite)
• Pettine di collegamento compatibile: CRUJ-4TB14 (8 connessioni, disponibile in 3 colori) solo per morsetti a vite
• Indicatore di stato: meccanico
• Spia: LED
• Funzioni fisiche: leva di prova e inserimento forzato

Elettrici

• Tensioni bobina disponibili: 24 VAC / 48 VAC / 230 VAC; 12 VDC / 24 VDC / 48 VDC
• Consumo: < 1,2 W
• Durata elettrica: 100.000 cicli
• Durata meccanica: AC: 30.000.000 cicli; DC: 50.000.000 cicli
• Protezione: diodo integrato

Funzionalità

• Consente di pilotare e commutare più circuiti elettrici contemporaneamente
• Indicatore meccanico e LED per visualizzazione stato
• Leva di prova e inserimento forzato per diagnostica e manutenzione
• Diodo di protezione integrato per tutelare la bobina dalle sovratensioni

Applicazioni

• Ambienti industriali e terziari
• Sistemi di automazione
• Quadri elettrici e apparecchiature di controllo
• Circuiti di segnalazione e infrastrutture tecniche che richiedono commutazione multipla e alta disponibilità

Installazione

• Montaggio su guida DIN tramite base a clip
• Collegamento possibile tramite morsetti a gabbia o a vite
• Pettine di collegamento (CRUJ-4TB14) compatibile solo con morsetti a vite per un cablaggio ordinato
• Gancio di ancoraggio incluso per fissaggio sicuro
• Indicatori e leva facilitano verifica e messa in servizio

Varianti e codici ordine
Codice ordine — Tensione bobina — Disponibilità
CRU-4ZLT24-7A — 24 VAC — instock
CRU-4ZLT48-7A — 48 VAC — instock
CRU-4ZLT230-7A — 230 VAC — instock
CRU-4ZLTD12-7A — 12 VDC — instock
CRU-4ZLTD24-7A — 24 VDC — instock
CRU-4ZLTD48-7A — 48 VDC — instock

Prodotti correlati

• Basi e supporti di fissaggio compatibili (es. CRUB-4ZC14)
• Pettini di collegamento 8 posizioni (CRUJ-4TB14)

Caratteristiche / specifiche tecniche

• Tipo: relè industriale inseribile 4x scambiatori
• Corrente nominale contatti: 7 A
• Tensione max contatti: 230 VAC / 30 VDC
• Tensioni bobina disponibili: 12 VDC, 24 VDC, 48 VDC, 24 VAC, 48 VAC, 230 VAC
• Consumo bobina: < 1,2 W
• Durata elettrica: 100.000 cicli
• Durata meccanica: 30.000.000 cicli (AC) / 50.000.000 cicli (DC)
• Protezione bobina: diodo integrato
• Indicatore di stato: meccanico + LED
• Funzioni: leva di prova, inserimento forzato
• Montaggio: 21 mm guida DIN, base a clip
• Accessori inclusi: gancio di ancoraggio
• Compatibilità morsetti: morsetti a gabbia e morsetti a vite
