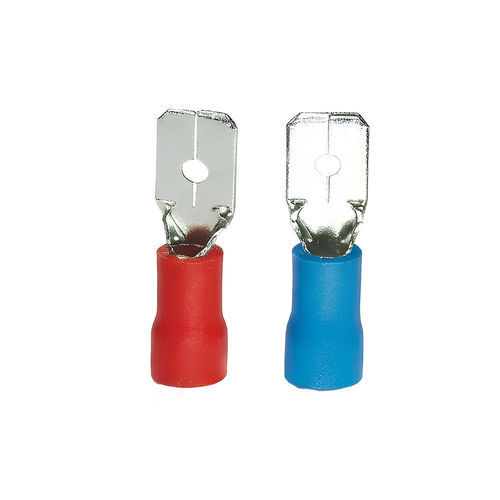

Terminazione per cavo maschio DIT5 series

isolatain PVC

Presentazione
I Faston maschio pre-isolati consentono di effettuare connessioni elettriche rapide e sicure su morsetti Faston femmina. L'isolamento integrato in PVC protegge da cortocircuiti e contatti accidentali.

Caratteristiche

• Fisiche:
  • Materiale: rame elettrolitico stagnato
  • Manicotto isolante: PVC
  • Confezione: sacchetto da 100 pezzi
  • Colore rosso – sezione cavo: 0,5 – 1,5 mm²
  • Colore blu – sezione cavo: 1,5 – 2,5 mm²
• Corrente massima:
  • Rosso: 10A
  • Blu: 15A
• Vantaggi:
  • Connessione rapida e semplice senza viti o saldature
  • Smontabile facilmente per manutenzione o sostituzione
  • Eccellente conducibilità grazie al rame stagnato
  • Maggiore resistenza alla corrosione e all'ossidazione
  • Isolamento PVC integrato per sicurezza e protezione
  • Risparmio di tempo nel cablaggio e nell'installazione

Funzionalità
I Faston maschio pre-isolati permettono connessioni elettriche rapide e sicure su morsetti Faston femmina, assicurando un contatto ottimale. L'isolamento integrato in PVC protegge da cortocircuiti e contatti accidentali.

Applicazioni
Utilizzati in ambienti industriali, terziari e residenziali: quadri elettrici, apparecchiature elettromeccaniche, cablaggi, operazioni di manutenzione e riparazione. Ideali per la sostituzione o l'estensione di circuiti esistenti.

Consigli d'uso

• Scegliere la sezione del cavo adeguata per garantire una connessione ottimale
• Utilizzare una pinza da crimpare adatta per una crimpatura omogenea e sicura
• Inserire completamente il terminale nel morsetto Faston per assicurare un buon contatto
• Controllare regolarmente lo stato dell'isolamento in PVC e il mantenimento della connessione, specialmente in ambienti soggetti a vibrazioni
• Rispettare la corrente massima ammessa indicata per ogni sezione di cavo

Varianti e codici d'ordine
Codice | Colore | Sezione cavo | Corrente max | Dimensione lamella | Stock
DIT5-2.8-8R | Rosso | 0,5 – 1,5 mm² | 10A | 2,8 x 0,8 mm | instock
DIT5-4.8-5R | Rosso | 0,5 – 1,5 mm² | 10A | 4,75 x 0,5 mm | instock
DIT5-6.3-8R | Rosso | 0,5 – 1,5 mm² | 10A | 6,35 x 0,8 mm | instock
DIT5-4.8-8R | Rosso | 0,5 – 1,5 mm² | 10A | 4,75 x 0,8 mm | instock
DIT5-4.8-5B | Blu | 1,5 – 2,5 mm² | 15A | 4,75 x 0,5 mm | instock
DIT5-4.8-8B | Blu | 1,5 – 2,5 mm² | 15A | 4,75 x 0,8 mm | instock
DIT5-6.3-8B | Blu | 1,5 – 2,5 mm² | 15A | 6,35 x 0,8 mm | instock

Documenti
Scheda prodotto: Terminali e cappucci (PDF, 2.2 MB) disponibile per il download.

Specifiche tecniche

• Materiale: rame elettrolitico stagnato
• Isolamento: PVC integrato
• Confezione: sacchetto da 100 pezzi
• Colori e sezioni: rosso (0,5–1,5 mm²), blu (1,5–2,5 mm²)
• Corrente massima: rosso 10A, blu 15A
• Dimensioni lamella (esempi): 2,8 x 0,8 mm; 4,75 x 0,5 mm; 4,75 x 0,8 mm; 6,35 x 0,8 mm
• Applicazioni: quadri, cablaggi, apparecchiature elettromeccaniche, manutenzione
• Vantaggi: buona conducibilità, resistenza alla corrosione, smontabilità, risparmio di tempo in fase di installazione
