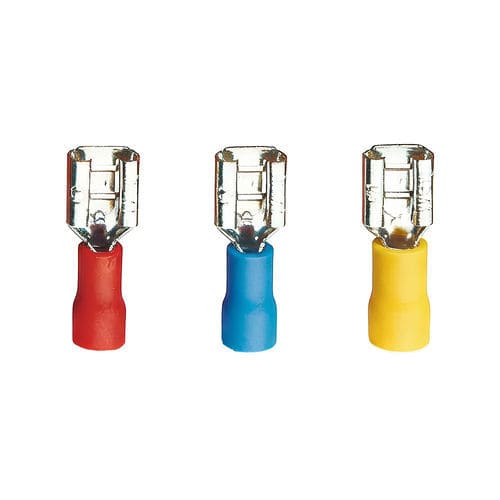

Terminazione per cavo femmina DIT6 series

isolatain ramein PVC

Presentazione
Faston femmina pre‑isolati in rame elettrolitico stagnato con manicotto isolante in PVC, forniti in sacchetti da 100 pezzi. Progettati per collegamenti rapidi, rimovibili e affidabili su lamelle Faston maschio, adatti ad impianti industriali, civili e residenziali.

Caratteristiche

• Materiale: rame elettrolitico stagnato
• Isolamento: manicotto in PVC
• Confezione: sacchetto da 100 pezzi
• Rosso – sezione cavo: 0,5–1,5 mm²
• Blu – sezione cavo: 1,5–2,5 mm²
• Giallo – sezione cavo: 4–6 mm²

Corrente massima

• Rosso: 10 A
• Blu: 15 A
• Giallo: 24 A

Vantaggi

• Collegamento rapido senza viti né saldature
• Rimovibile per manutenzione o sostituzione
• Buona conduttività grazie al rame stagnato
• Resistenza alla corrosione e all’ossidazione
• Manicotto PVC integrato per protezione da cortocircuiti e contatti accidentali
• Semplifica il cablaggio e riduce i tempi di assemblaggio

Funzionalità
I Faston femmina assicurano un contatto elettrico stabile con le lamelle Faston maschio. Il design garantisce una trattenuta sicura e protezione contro i cortocircuiti tramite il manicotto PVC integrato.

Applicazioni
Adatti per quadri elettrici, apparecchiature elettromeccaniche, cablaggi e impianti industriali, civili e residenziali che richiedono terminazioni rapide e affidabili.

Consigli per l'uso

• Selezionare la sezione del cavo corretta per assicurare un contatto ottimale
• Utilizzare una pinza da crimpatura adeguata per ottenere una crimpatura uniforme
• Inserire completamente il terminale sulla lamella Faston per garantire il contatto
• Controllare lo stato dell'isolamento PVC e la tenuta della connessione in ambienti con vibrazioni
• Rispettare la corrente massima ammessa per ogni sezione di cavo

Varianti e codici prodotto
Codice | Colore | Sezione cavo | Corrente max | Dimensione lamella | Disponibilità
DIT6-2.8-5R | Rosso | 0,5–1,5 mm² | 10 A | 2,8 x 0,5 mm | disponibile
DIT6-2.8-8R | Rosso | 0,5–1,5 mm² | 10 A | 2,8 x 0,8 mm | disponibile
DIT6-4.8-5R | Rosso | 0,5–1,5 mm² | 10 A | 4,75 x 0,5 mm | disponibile
DIT6-4.8-8R | Rosso | 0,5–1,5 mm² | 10 A | 4,75 x 0,8 mm | disponibile
DIT6-6.3-8R | Rosso | 0,5–1,5 mm² | 10 A | 6,35 x 0,8 mm | disponibile
DIT6-2.8-5B | Blu | 1,5–2,5 mm² | 15 A | 2,8 x 0,5 mm | disponibile
DIT6-2.8-8B | Blu | 1,5–2,5 mm² | 15 A | 2,8 x 0,8 mm | disponibile
DIT6-4.8-5B | Blu | 1,5–2,5 mm² | 15 A | 4,75 x 0,5 mm | disponibile
DIT6-4.8-8B | Blu | 1,5–2,5 mm² | 15 A | 4,75 x 0,8 mm | disponibile
DIT6-6.3-8B | Blu | 1,5–2,5 mm² | 15 A | 6,35 x 0,8 mm | disponibile
DIT6-6.3-8Y | Giallo | 4–6 mm² | 24 A | 6,35 x 0,8 mm | disponibile
DIT6-9.4-1.2Y | Giallo | 4–6 mm² | 24 A | 9,4 x 1,2 mm | disponibile

Specifiche tecniche

• Materiale: rame elettrolitico stagnato
• Isolamento: manicotto PVC integrato
• Confezione: sacchetto da 100 pezzi
• Colori e sezioni: rosso (0,5–1,5 mm²), blu (1,5–2,5 mm²), giallo (4–6 mm²)
• Correnti massime corrispondenti: rosso 10 A, blu 15 A, giallo 24 A
• Dimensioni lamella (esempi per variante): 2,8 x 0,5 mm / 2,8 x 0,8 mm / 4,75 x 0,5 mm / 4,75 x 0,8 mm / 6,35 x 0,8 mm / 9,4 x 1,2 mm
