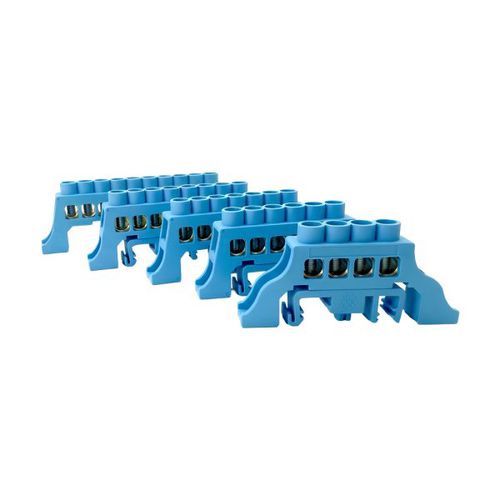

Morsetto componibile su guida DIN DBB-PB series

con connessione a viteisolato12 poli

Presentazione
Barrette di collegamento blu — 4 a 12 poli. Morsetto progettato per garantire il collegamento e la distribuzione dei conduttori nelle installazioni elettriche. Previsto per montaggio su guida DIN, consente un'installazione rapida e ordinata nei quadri e armadi elettrici.

Funzionalità

• Applicazioni: collegamento e distribuzione dei conduttori nelle installazioni elettriche.
• Utilizzi tipici: cablaggio di quadri di distribuzione, armadi elettrici industriali, impianti elettrici residenziali e terziari, raggruppamento e distribuzione dei conduttori.
• Barretta in ottone ad alta conducibilità per un eccellente passaggio di corrente e connessioni affidabili.
• Montaggio rapido e ordinato su guida DIN.

Caratteristiche (presentazione)

• Materiali: barretta in ottone ad alta conducibilità, viteria in acciaio zincato, corpo in nylon PA66 UL94 V-0.
• Montaggio: guida DIN.
• Diametro morsetto: Ø7 mm.
• Capacità di connessione: 2,5–16 mm².
• Tensione nominale: 250–400 V.
• Barretta completamente isolata per la sicurezza dell'installazione.

Varianti e codici prodotto
Codice ordine | Numero poli | Sezione cavo | Dimensioni | Disponibilità
DBB-P04B | 4 | 2,5–16 mm² | 37 x 57 x 13 mm | in stock
DBB-P06B | 6 | 2,5–16 mm² | 37 x 57 x 13 mm | in stock
DBB-P08B | 8 | 2,5–16 mm² | 37 x 78 x 13 mm | in stock
DBB-P10B | 10 | 2,5–16 mm² | 37 x 89 x 13 mm | in stock
DBB-P12B | 12 | 2,5–16 mm² | 37 x 102 x 13 mm | in stock

Area download (documento prodotto)
Gamma di barrette di connessione e collettori di terra — documentazione disponibile (PDF).

Caratteristiche / specifiche tecniche

• Riferimento commerciale: DBB-PB (varianti: DBB-P04B, DBB-P06B, DBB-P08B, DBB-P10B, DBB-P12B).
• Colore: blu.
• Barretta: ottone, alta conducibilità.
• Viteria: acciaio zincato.
• Corpo isolante: nylon PA66 UL94 V-0.
• Montaggio: guida DIN.
• Diametro morsetto: Ø7 mm.
• Sezione conduttori compatibile: 2,5–16 mm².
• Tensione nominale: 250–400 V.
• Dimensioni (secondo variante): 37 x 57 x 13 mm a 37 x 102 x 13 mm.
• Prodotto completamente isolato per la sicurezza dell'installazione.
• Disponibilità: in stock (per le varianti elencate).
