Morsetto componibile su guida DIN DBB-PG series

con connessione a vitein materia plasticaisolato

Presentazione

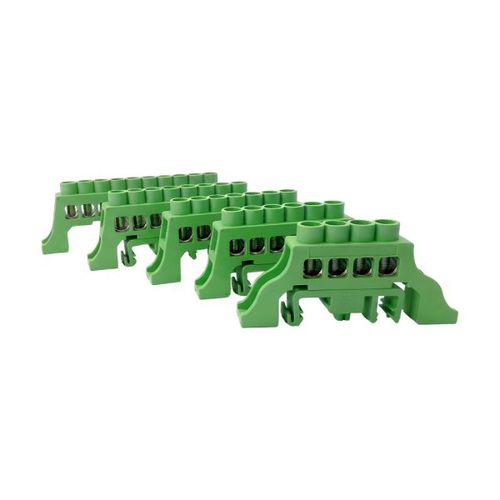

Barre di collegamento verdi – disponibili da 4 a 12 poli. Morsettiera progettata per collegare e distribuire conduttori nelle installazioni elettriche. Prevista per il montaggio su guida DIN, consente un'installazione rapida e ordinata nei quadri e nei vani elettrici.

Funzionalità

• Applicazioni: morsettiera per il collegamento e la distribuzione dei conduttori nelle installazioni elettriche.
• Barra in ottone ad alta conducibilità che garantisce un eccellente passaggio di corrente e connessioni affidabili.
• Usi tipici:
  • Cablaggio dei quadri elettrici
  • Armadi elettrici industriali
  • Impianti elettrici residenziali e terziari
  • Distribuzione e raggruppamento dei conduttori

Caratteristiche

• Fisiche:
  • Barra in ottone ad alta conducibilità
  • Corpo in nylon PA66 UL94 V-0
• Installazione e collegamento:
  • Montaggio su guida DIN
  • Diametro polo: Ø7 mm
  • Capacità di connessione: 2,5 mm² – 16 mm²
  • Tensione nominale: 250 - 400 V
• Sicurezza:
  • Barra completamente isolata

Varianti e codici d'ordine
Codice ordine | Numero poli | Sezione cavo | Dimensioni | Disponibilità
DBB-P04G | 4 | 2,5 – 16 mm² | 37 x 57 x 13 mm | instock
DBB-P06G | 6 | 2,5 – 16 mm² | 37 x 57 x 13 mm | instock
DBB-P08G | 8 | 2,5 – 16 mm² | 37 x 78 x 13 mm | instock
DBB-P10G | 10 | 2,5 – 16 mm² | 37 x 89 x 13 mm | instock
DBB-P12G | 12 | 2,5 – 16 mm² | 37 x 102 x 13 mm | instock

Documenti di presentazione
Brochure prodotto disponibile (panoramica della gamma di morsettiere e collettori di terra).

Specifiche tecniche

• Barra in ottone ad alta conducibilità
• Viti in acciaio zincato
• Corpo in nylon PA66 UL94 V-0
• Montaggio su guida DIN
• Diametro polo Ø7 mm
• Capacità di connessione 2,5 – 16 mm²
• Tensione nominale 250 – 400 V
• Barra completamente isolata
