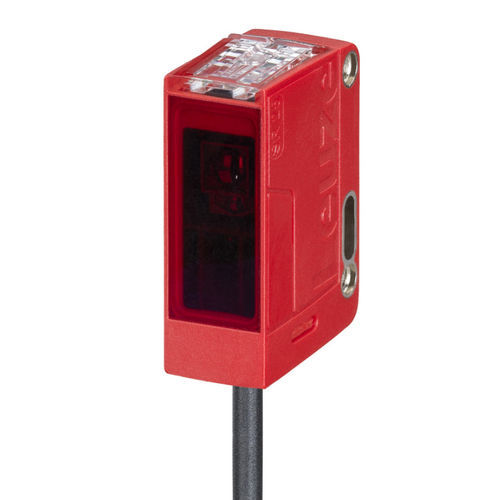

Sensore a tempo di volo ODT25CL1-3M.3/L6

Breve descrizione
Sensore di distanza diffusivo con soppressione dello sfondo

Caratteristiche principali

• Principio di funzionamento: Sensore di distanza diffusivo con soppressione dello sfondo
• Serie: 25C
• Principio di misura ottica: Time of flight (ToF)
• Sorgente luminosa: Laser rosso, lunghezza d'onda 680 nm, classe laser 1 (IEC/EN 60825-1)
• Campo di misura: 50 ... 3.500 mm (campo di funzionamento garantito 0,07 ... 3 m)
• Intervallo di regolazione: 50 ... 3.500 mm
• Uscita del valore di misura: tramite IO-Link
• IO-Link: COM3, profilo Smart sensor, Device ID 2221, modalità SIO supportata
• 2 uscite di commutazione digitali indipendenti (transistor, push-pull), corrente di commutazione max. 90 mA
• Connessione cavo: 1 cavo, 2.000 mm, guaina PUR, nero, 4 conduttori, sezione 0,2 mm²
• Dimensioni meccaniche compatte: 15 x 42,7 x 30 mm; peso netto 30 g; colore custodia rosso; materiale custodia PC-ABS; copertura lente PMMA
• Protezione: IP67 e IP69K; classe di protezione III

Dati ottici
Errore bianco-nero: ±20 mm (vedere il diagramma)
Campo di funzionamento: 0,07 ... 3 m (campo di funzionamento garantito)
Intervallo di regolazione: 50 ... 3.500 mm
Percorso del fascio: Focalizzato
Sorgente luminosa: Laser, rosso
Lunghezza d'onda: 680 nm
Classe laser: 1, IEC 60825-1:2014 / EN 60825-1:2014+A11:2021
Forma del segnale trasmesso: Impulsato
Geometria del punto: Rotonda
Angolo di scostamento: tip. ± 2,5°

Dati di misura
Campo di misura: 50 ... 3.500 mm
Risoluzione: 1,0 mm
Precisione: -20 ... 20 mm
Ripetibilità (1 sigma): 0 ... 13 mm
Uscita del valore di misura: tramite IO-Link
Principio di misura ottica: Time of flight

Dati elettrici
Circuito di protezione: Protezione contro inversione di polarità; protetto contro i cortocircuiti; protezione contro i transitori
Tensione di alimentazione UB: 10 ... 30 V DC (incl. ripple residuo)
Ripple residuo: 0 ... 15 % di UB
Corrente a vuoto: 0 ... 35 mA

Prestazioni / Comportamento temporale
Frequenza di commutazione: 7 ... 15 Hz a seconda della riflettanza diffusa
Tempo di risposta: 33 ... 70 ms a seconda della riflettanza diffusa
Ritardo di prontezza: 300 ms

Interfaccia / IO-Link
Tipo: IO-Link (modalità COM: COM3)
Profilo: Smart sensor profile
Tempo di ciclo min. COM3: 0,6 ms
Tipo frame: 2.V, Specifica V1.1, Device ID 2221

Connessione / Cavo
Numero di connessioni: 1
Funzione: Segnale IN / Segnale OUT / Alimentazione
Tipo di connessione: Cavo, lunghezza 2.000 mm, guaina PUR, colore nero, 4 conduttori, sezione 0,2 mm²

Operazione e display
Tipo di display: LED (2 LED)
Controlli operativi: Pulsante Teach (per commutazione chiaro/scuro e regolazione della portata)

Dati ambientali
Temperatura ambiente, funzionamento: -30 ... 50 °C
Temperatura ambiente, immagazzinamento: -40 ... 70 °C

Certificazioni e norme
Grado di protezione: IP67, IP69K
Approvazioni: c UL US
Norme applicate: IEC 60947-5-2

Numero di parte
Nr. parte: 50154569

Caratteristiche / Specifiche tecniche

• Modello: ODT25CL1-3M.3/L6
• Serie: 25C
• Principio di funzionamento: Sensore di distanza diffusivo con soppressione dello sfondo
• Principio di misura: Time of flight (ToF)
• Campo di misura: 50 ... 3.500 mm (garantito 0,07 ... 3 m)
• Risoluzione: 1,0 mm
• Precisione: -20 ... 20 mm
• Ripetibilità: 0 ... 13 mm (1 sigma)
• Sorgente luminosa / lunghezza d'onda: Laser rosso, 680 nm
• Classe laser: 1 (IEC/EN 60825-1)
• Uscite: 2 uscite di commutazione digitali (push-pull), correntе max di commutazione 90 mA
• IO-Link: COM3, profilo Smart sensor, tempo di ciclo min. 0,6 ms
• Tensione di alimentazione: 10 ... 30 V DC
• Cavo: 2.000 mm PUR, 4 conduttori
• Dimensioni (L x A x P): 15 x 42,7 x 30 mm; Peso netto: 30 g
• Custodia: PC-ABS; Copertura lente: PMMA; Colore custodia: Rosso
• Montaggio: Montaggio passante (dispositivo di montaggio opzionale); coppia di serraggio consigliata per M3: 0,9 N·m
• Protezione: IP67 / IP69K; Classe di protezione III
• Temperatura di funzionamento: -30 ... 50 °C; Temperatura di stoccaggio: -40 ... 70 °C
• Approvazioni / Norme: c UL US; IEC 60947-5-2
