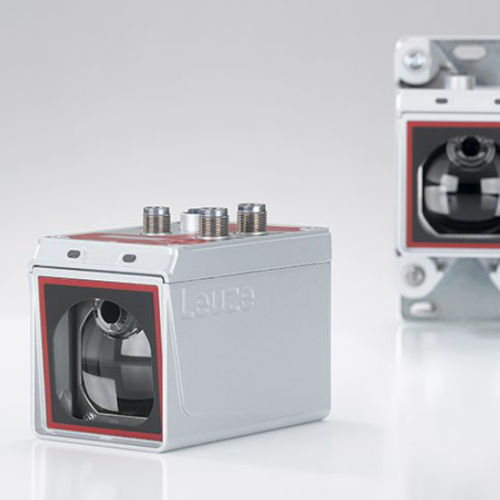

Laser di posizionamento di allineamento AMS series

a lunghezza d'onda regolabilevisibilerosso

Panoramica del prodotto
I sistemi di posizionamento laser ottici misurano senza contatto le distanze dalle parti in movimento, fornendo valori di posizione con precisione millimetrica per il controllo dinamico. I cicli di misura avvengono nell’ordine dei millisecondi e garantiscono ripetibilità a partire da 0,2 mm con precisione assoluta testata da ±2 mm a ±5 mm a seconda del modello e della portata. Processori di segnale avanzati consentono portate fino a 300 m. Le funzioni diagnostiche integrate individuano situazioni limite e segnalano lo stato tramite interfacce industriali.

AMS 100i — Sistema di posizionamento compatto
L’AMS 100i è un sensore di posizionamento compatto e modulare, pensato per applicazioni di intralogistica a portate brevi e medie. Offre una zona cieca minima, opzioni di montaggio flessibili e riscaldamento integrato opzionale per funzionamento fino a -30 °C (a seconda del modello). Esempi d’uso: stacker, AGV e sistemi di sollevamento in spazi ristretti.

Vantaggi dell’AMS 100i

• Compiti di posizionamento fino a 120 m per intralogistica (stacker, AGV, sistemi di sollevamento)
• Design molto compatto (105 x 68 x 75 mm) con zona cieca di soli 100 mm
• Facile integrazione in spazi di installazione ristretti e su veicoli mobili
• Distanza minima misurabile fino a 100 mm (o pochi mm con specchio deviato)
• Nessuna interferenza con i transceiver di dati ottici DDLS permettendo montaggio ravvicinato
• Opzioni di montaggio modulari e allineamento semplice
• Riscaldamento integrato opzionale per estendere l’intervallo di temperatura

AMS 300i — Sistema di posizionamento laser
L’AMS 300i è progettato per misurazioni di distanza rapide e ad alta precisione fino a 300 m. Fornisce molte interfacce industriali, elevate frequenze di aggiornamento, diagnostica estesa e un set di funzioni configurabili. I valori misurati possono essere forniti a intervalli di millisecondi per il controllo dinamico e numerosi parametri sono configurabili direttamente tramite il controllo.

Vantaggi dell’AMS 300i

• Connettività integrata: bus di campo e interfacce Ethernet industriali
• Configurazione tramite il sistema di controllo
• Trasferimento automatico dei parametri ai dispositivi di ricambio
• Ampia scelta di funzioni, interfacce e gamme operative configurabili
• Controllo continuo di laser, temperatura, livello del segnale, finestra di posizione e velocità per indicazioni di guasto imminente
• Soluzione di montaggio integrata per un facile allineamento
• Funzionamento parallelo senza interferenze con i transceiver di dati ottici DDLS

Punti di forza

• Alta precisione assoluta ed eccellente ripetibilità
• Cicli di misura rapidi nell’ordine dei millisecondi
• Ampia scelta di interfacce (PROFINET, PROFIBUS, EtherNet/IP, EtherCAT, SSI, ecc.)
• Intervalli operativi dalla corta portata (100 mm) fino a 300 m a seconda del modello

Applicazioni

• Posizionamento su stacker in magazzini verticali (assi X e Y)
• Posizionamento AGV e misura dell’altezza forche
• Sistemi di sollevamento e shuttle per posizionamento verticale accurato
• Posizionamento di gru e portali quando le nastrature con codice a barre non sono applicabili
• Misura ottica della distanza combinata con trasmissione ottica dei dati per comandi di movimento e dati di posizione

Specifiche tecniche
Intervallo operativo: AMS 100i — 0,1–120 m; AMS 300i — 0,2–300 m
Precisione: AMS 100i — ±2 mm; AMS 300i — ±5 mm (±2 mm fino a 200 m)
Ripetibilità (1 sigma): AMS 100i — 0,2 mm; AMS 300i — 0,7 mm
Diametro del punto luminoso: AMS 100i — ≤ 100 mm; AMS 300i — ≤ 220 mm
Velocità massima di traslazione: ≤ 10 m/s (entrambi i modelli)
Alimentazione: 18–30 V DC (entrambi i modelli)
Consumo: 250 mA senza riscaldamento / 500 mA con riscaldamento (entrambi i modelli)
Trasmettitore: Diodo laser, luce rossa, lunghezza d’onda AMS 100i — 655 nm; AMS 300i — 650–690 nm
Classe laser: Classe 2 secondo EN 60825-1; CDRH
Temperatura di esercizio: AMS 100i — -5–60 °C senza riscaldamento / -30–60 °C con riscaldamento; AMS 300i — -5–50 °C senza riscaldamento / -30–50 °C con riscaldamento
Grado di protezione: IP65 (entrambi i modelli)
Interfacce: SSI, TCP/IP, PROFINET; opzioni aggiuntive: PROFIBUS, DeviceNet, CANopen, EtherNet/IP, EtherCAT, Ethernet, RS232/422/485, Interbus (a seconda del modello)
Certificazioni: CE, UL, CDRH, ISO 9001

Caratteristiche principali

• Ripetibilità a partire da 0,2 mm
• Precisione assoluta testata tra ±2 mm e ±5 mm
• Cicli di misura in millisecondi per controllo dinamico
• Molteplici interfacce industriali (bus di campo e Ethernet)
• Interfaccia SSI parallela opzionale per alimentazione dell’inverter (varianti PROFINET/PROFIBUS)
• Diagnostica estesa e rilevamento delle situazioni limite
• Progettazione meccanica modulare e accessori di montaggio flessibili (strumento di allineamento, specchio deviato, staffe)
• Server web integrato su modelli selezionati per diagnostica e manutenzione remota
