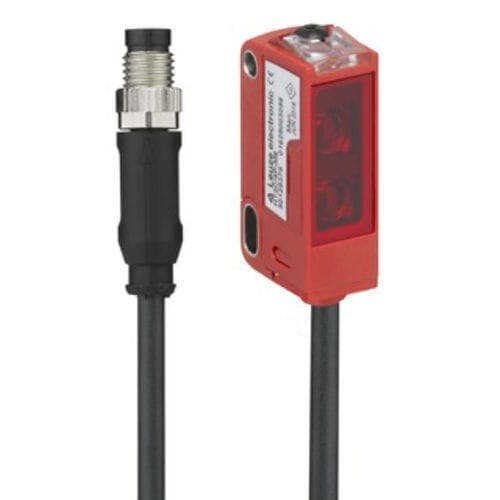

Sensore fotoelettrico sensore a riflessione diretta ODT3C.3/L6-200-M8

con soppressione di sfondorettangolareluce rossa

Prodotto
ODT3C.3/L6-200-M8 - sensore di distanza a riflessione diffusa con soppressione dello sfondo che fornisce uscita valore via IO-Link e due uscite di commutazione indipendenti.

Dati di base
Serie: 3C
Principio di funzionamento: sensore di distanza a riflessione diffusa con soppressione dello sfondo

Versione speciale
2 uscite di commutazione indipendenti; Uscita valore di misura via IO-Link

Dati ottici
Errore bianco-nero: < ± 3 mm
Campo operativo (garantito): 0,01 ... 0,15 m
Campo di regolazione: 30 ... 150 mm
Percorso del fascio: Focalizzato
Sorgente luminosa: LED, rosso (645 nm)
Forma del segnale trasmesso: Impulsata
Gruppo LED: Gruppo esente (secondo EN 62471)
Dimensione del punto luminoso [a distanza dal sensore]: 10 mm x 10 mm [100 mm]
Geometria del punto: Quadrata
Messa a fuoco: Fissa (distanza focale 150 mm)

Dati di misura
Campo di misura: 30 ... 150 mm
Risoluzione: 1,0 mm
Precisione: -3 ... 3 mm
Riproducibilità (1 sigma): 1 ... 1,4 mm
Uscita valore di misura: via IO-Link
Principio ottico di misura: Triangolazione

Dati elettrici
Circuito protettivo: Protezione inversione polarità; Protezione contro cortocircuito

Dati di prestazione
Tensione di alimentazione UB: 12 ... 30 V DC
Ripple residuo: 0 ... 15 % (di UB)
Corrente a vuoto: 0 ... 25 mA

Uscite
Numero di uscite di commutazione digitali: 2

Uscite di commutazione
Tipo: Uscita di commutazione digitale
Corrente di commutazione max.: 100 mA

Uscita di commutazione 1
Elemento di commutazione: Transistor, push-pull
Principio di commutazione: IO-Link / commutazione alla luce (PNP) / commutazione al buio (NPN)

Uscita di commutazione 2
Elemento di commutazione: Transistor, push-pull
Principio di commutazione: Commutazione alla luce (PNP) / commutazione al buio (NPN)

Comportamento temporale
Frequenza di commutazione: 750 Hz
Tempo di risposta: 0,66 ms
Ritardo di prontezza: 300 ms
Jitter di risposta: 170 µs

Interfaccia / IO-Link
Tipo: IO-Link
Modalità COM: COM3
Profilo: Smart sensor profile
Tempo di ciclo min.: COM3 = 0,6 ms
Tipo di frame: 2.V
Specifiche: V1.1
ID dispositivo: 2200
Supporto modalità SIO: Sì

Connessione
Numero di connessioni: 1

Connessione 1
Funzione: Segnale OUT / Alimentazione
Tipo di connessione: Cavo con connettore
Lunghezza cavo: 200 mm
Guaina: PUR
Colore cavo: Nero
Sezione conduttore: 0,2 mm²
Filettatura: M8
Tipo: Connettore maschio in metallo, 4 poli

Dati meccanici
Dimensioni (L x A x P): 11,4 mm x 34,2 mm x 18,3 mm
Materiale dell'involucro: PC-ABS (plastica)
Copertura lente: PMMA
Peso netto: 20 g
Colore involucro: Rosso
Fissaggio: Montaggio tramite foro; dispositivo di fissaggio opzionale
Coppia di serraggio raccomandata (M3): 0,9 N·m
Compatibilità materiali: ECOLAB

Operazione e display
Display: 2 LED
Controlli operativi: Pulsante Teach (funzioni: commutazione chiaro/scuro; regolazione portata)

Dati ambientali
Temperatura ambiente, funzionamento: -40 ... 60 °C
Temperatura ambiente, immagazzinamento: -40 ... 70 °C

Certificazioni
Grado di protezione: IP67; IP69K
Classe di protezione: III
Omologazioni: c UL US
Norme applicate: IEC 60947-5-2

Specifiche tecniche

• Modello: ODT3C.3/L6-200-M8
• Serie: 3C
• Campo di misura: 30–150 mm
• Risoluzione: 1,0 mm
• Precisione: ±3 mm
• Uscita: IO-Link + 2 uscite di commutazione digitali (max 100 mA)
• Tensione di alimentazione: 12–30 V DC
• Connessione: M8, 4 poli, cavo 200 mm (PUR)
• Involucro: PC-ABS, rosso; dimensioni 11,4 x 34,2 x 18,3 mm; peso netto 20 g
• Protezione: IP67 / IP69K
• Temperatura di esercizio: -40 … 60 °C
