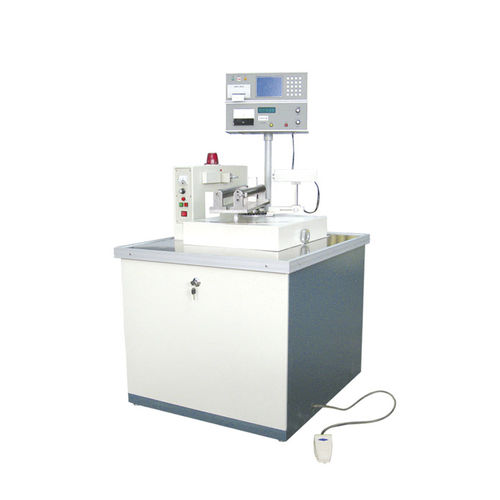

Sistema di misurazione di orientamento YX-5D/5DA

a raggi X

Questo strumento è speciale usato per la misura di orientamento della singola barra di cristallo del silicio, può essere abbinamenti usati con YX-5Z/6Z e dispositivo di taglio di linea multiplo. La sua più grande caratteristica è che può direttamente calcolare l l angolo di deviazione, X & Y valore della barra di cristallo dopo la misura di orientamento, e può misurare con precisione il valore dell'angolo del wafer parziale. Struttura: Il singolo strumento di orientamento del cristallo del silicio di YX-5D del silicio del singolo strumento di orientamento consiste del regolatore dei raggi x, dispositivo angolare, registratore, otturatore ottico elettromagnetico, micro-controllo, tastiera, informazioni dell'input, informazioni dello schermo che visualizzano, stampa di dati, visualizzazione di angolo, metro di forza di valore di picco di valore ecc. Il software di conteggio si applica con il metodo di calcolo comune internazionale, con l'unità di grado, visualizza una precisione minima di 0,001 gradi, la definizione di misura è di ±0,008 gradi (±30〃）, questo prodotto può misurare 3-12 pollici di diametro, 500 mm di lunghezza 111.100 superficie di cristallo e così via. Modello: YX-5D, misuratore di angolo doppio, uno per il calcolo della direzione, l'altro per la misurazione del pezzo (8 pollici). YX-5DA, metro ad angolo singolo, calcolo della direzione.
