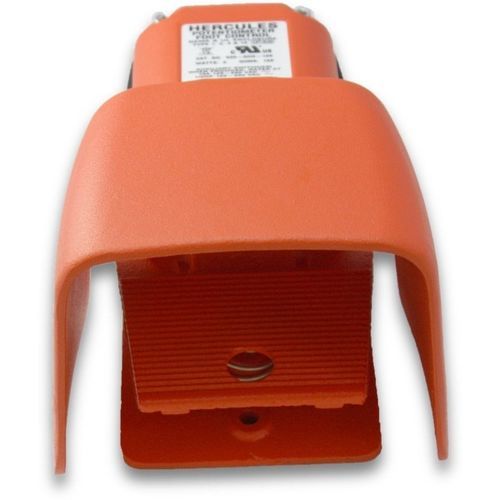

Interruttori a pedale di comando 500-AHO-10K

del frenoelettricopotenziometrico

Riepilogo
Potentiometro a pedale resistente a gocciolamento, polvere, acqua e olio. Non cablato; progettato per controllo variabile momentaneo azionato a pedale.

Custodia
NEMA Tipo 1, 2, 4, 13 • Custodia UL Tipo 1, 2, 4, 13 • Grado di protezione EN 60529 • IP56 (IP68 su richiesta).

Scopo
Protezione O Shield per il meccanismo del potenziometro e l'interfaccia operatore.

Caratteristiche e Vantaggi

• Piastra e custodia in ghisa che garantiscono stabilità durante l'uso
• Guarnizione in neoprene e o-ring sull'albero di attivazione e vite di messa a terra separata per tenuta e messa a terra affidabili
• Tre fori per un montaggio rigido a pavimento o sull'attrezzatura
• Specificate la resistenza massima desiderata (valori standard disponibili)

Materiali

• Piastra e custodia: ghisa per resistenza e durabilità
• Protetto da un parafiamma sovradimensionato in alluminio fuso
• Verniciato Alert Orange
• Ingresso condotto filettato standard 3/4-14 NPT
• Progettato per l'uso con azionamenti a velocità variabile; disponibile in valori lineari da 2 W selezionati
• Premendo la pedana il potenziometro ruota da zero alla resistenza massima selezionata; la pedana è a molla e ritorna quando la pressione viene rimossa
• Contatto ausiliario opzionale valutato 15 A, 125–250 VAC; l'interruttore agisce all'inizio della corsa della pedana; è possibile aggiungere fino a tre interruttori SPDT e regolarli

Opzioni

• Ingresso condotto doppio speciale 1/2-14 NPT e misure metriche disponibili per OEM su ordinazione
• Valori standard del potenziometro: 5.000 Ω o 10.000 Ω; altri valori disponibili su ordinazione
• Modelli disponibili con base e coperchi in alluminio fuso (eccetto coperchio non schermato che è in ghisa grigia)

Applicazioni

• Piegatrici
• Marcatori di scatole
• Freni
• Sminuzzatori
• Pulitori
• Sistemi di chiusura
• Sistemi di convogliamento
• Macchine per crimpare
• Macchine da taglio per tubi e tubazioni
• Taglierine e macchine da taglio
• Trapani e tavoli per trapano
• Officine di fabbricazione
• Macchine per rimozione riempitivi
• Piegatrici
• Attrezzature per lavorazione alimentare
• Sistemi di formatura
• Macchine rettificatrici
• Foratrici
• Tornitrici
• Ascensori e piattaforme
• Sistemi di marcatura
• Manipolatori di materiale
• Microscopi
• Sistemi di controllo lancio missili
• Stampatrici
• Ganasce
• Notch e cesoie
• Piattaforme di perforazione petrolifera
• Posizionatori
• Torni da vasaio
• Tiranti
• Attrezzature di punzonatura
• Sistemi di riavvolgimento
• Rivettatrici
• Scanalatrici
• Router
• Sega e segherie
• Trinciatrici
• Attrezzature per pulizia fognaria
• Cesoie
• Macchine per calzature
• Trinciatrici
• Applicazioni spaziali (space shuttle)
• Centri tornitura/fresatura
• Macchine per legare e imballare
• Controllo della tensione
• Cannoni ad acqua
• Saldatrici
• Attrezzature di avvolgimento
• Sistemi di trafilatura

Dettagli prodotto
500-AHO-10K
Tipo di interruttore: Lineare, 2 W 10K ohm
Azione: Controllo variabile momentaneo
Circuiteria: SPDT (Form C) con opzione contatto ausiliario
Ingresso cavo: Ingresso filettato 3/4-14 NPT (standard)
Colore custodia: Arancione
Materiale custodia: Ghisa
Scudo: Scudo sovradimensionato in alluminio fuso
Connessioni: Terminali saldabili e terminali a innesto rapido
Caratteristiche elettriche: 15 A, 125–250 VAC; 1/2 HP a 125–250 VAC

Specifiche tecniche

• Modello: 500-AHO-10K
• Tipo di interruttore: Lineare, 2 W, 10K ohm
• Azione: Controllo variabile momentaneo
• Circuiteria: Contatto ausiliario SPDT disponibile (Form C)
• Ingresso cavo: 3/4-14 NPT filettato (standard)
• Colore custodia: Arancione
• Materiale custodia: Ghisa
• Scudo: Scudo in alluminio fuso sovradimensionato
• Connessioni: Terminale saldabile e terminale a innesto rapido
• Caratteristiche elettriche: 15A, 125–250 VAC; 1/2 HP a 125–250 VAC
• Gradi di protezione: NEMA Tipo 1, 2, 4, 13; IP56 (IP68 su richiesta)
