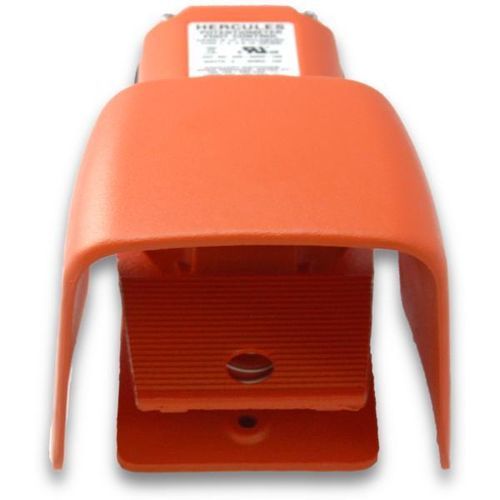

Interruttori a pedale di comando 500-A2HO-10K

del frenopotenziometricoad azione momentanea

Panoramica
Potenziometro azionato a pedale, a impulso (momentaneo), progettato per il controllo industriale di motori a velocità variabile. Potenziometro lineare standard da 10 kΩ in un robusto contenitore in ghisa con scudo sovradimensionato in alluminio fuso (O-shield). Non cablato; contatti ausiliari disponibili.

Modello e prezzo
Modello: 500-A2HO-10K — Prezzo (ordini USA): $370.90

Dettagli del prodotto

• Tipo di interruttore: potenziometro lineare, 2 W
• Valore potenziometro: 10 kΩ (standard; altri valori su richiesta)
• Azione: momentanea, controllo variabile — il pedale ruota il potenziometro da zero al massimo selezionato
• Circuiteria: DPDT (Forma CC) — 2 contatti ausiliari disponibili
• Ingresso cavo: entrata filettata 3/4"-14 NPT (standard); ingressi doppi e metrici disponibili su ordinazione speciale
• Colore involucro: Alert Orange
• Materiale involucro: ghisa
• Schermi & protezioni: scudo sovradimensionato in alluminio fuso (O-shield)
• Connessioni: terminali per saldare e terminali a innesto rapido disponibili
• Classifiche elettriche: 15 A, 125–250 VAC; 1/2 HP a 125–250 VAC

Involucro
Classe NEMA Tipo 1, 2, 4, 13; involucro UL Tipo 1, 2, 4, 13; grado di protezione EN 60529: IP56 standard; IP68 disponibile su richiesta

Scopo
La configurazione O-shield offre protezione contro gocce, polvere, acqua e olio, adatta ad ambienti industriali gravosi

Caratteristiche e vantaggi

• Robusto involucro in metallo fuso che garantisce stabilità durante l'uso a pedale e impedisce lo slittamento
• Guarnizione in neoprene e O-ring sull'albero di attuazione per tenuta ambientale; vite di messa a terra separata
• Tre fori di fissaggio per il montaggio rigido a pavimento o su attrezzature
• Possibilità di specificare la resistenza massima per un controllo preciso della velocità

Materiali

• Pedale e involucro: ghisa per elevata resistenza e durata
• Scudo: alluminio fuso resistente
• Finitura: verniciato Alert Orange
• Ingresso condotto standard: 3/4"-14 N.P.T. filettato
• Progettato per l'uso con azionamenti a velocità variabile; disponibile in valori lineari 2 W selezionati
• Il pedale è a molla e ritorna in posizione normale quando la pressione del piede viene rimossa
• Contatto ausiliario: opzionale SPDT/DPDT valutato 15 A, 125–250 VAC
• L'interruttore può essere configurato per azionarsi all'inizio della corsa del pedale; fino a 3 interruttori SPDT possono essere aggiunti e regolati per funzionare in qualsiasi punto della corsa

Opzioni

• Ingresso speciale doppio 1/2"-14 N.P.T. e dimensioni metriche disponibili per OEM su ordinazione speciale
• Valori del potenziometro disponibili: 5 kΩ e 10 kΩ standard; altri valori su ordinazione
• Modelli disponibili con base e coperture in alluminio fuso per modelli selezionati (escluso coperchio non schermato in ghisa grigia)

Applicazioni

• Piegatrici
• Marcatori di scatole
• Freni
• Tranciatori
• Pulisci macchine
• Sistemi di chiusura
• Sistemi di nastri trasportatori
• Macchine per crimpatura
• Macchine da taglio per tubi e tubazioni
• Taglierine
• Macchine da taglio
• Trapani
• Tavoli da foratura
• Officine di fabbricazione
• Macchine di rimozione riempitivo
• Piegatrici
• Attrezzature per la lavorazione degli alimenti
• Sistemi di formatura
• Affilatrici
• Macchine per la rettifica
• Fresatrici
• Tornitrici
• Sollevatori
• Sistemi di marcatura
• Manipolatori di materiali
• Microscopi
• Sistemi di controllo lancio missili
• Macchine per stampaggio
• Cesoiatrici
• Seghe a nastro
• Piattaforme
• Posizionatori
• Torniole
• Tiratrici
• Apparecchiature per punzonatura
• Sistemi di riavvolgimento
• Rivettatrici
• Scanalatrici
• Router
• Saw
• Segherie
• Trinciatrici per rottami
• Attrezzature per la pulizia delle fognature
• Forbici
• Macchine per calzature
• Trinciatrici
• Sistemi spaziali (space shuttle)
• Filatrici
• Graffatrici
• Apparecchiature chirurgiche
• Tavoli
• Tester
• Macchine per la laminazione
• Filettatrici
• Macchine per rifilatura, sbavatura e formatura
• Macchine per sbavatura e formatura
• Macchine per la formatura delle estremità dei tubi
• Dispositivi di espansione del tubo
• Centri tornio/fresatura
• Tornitori
• Centri di tornitura
• Piani rotanti
• Macchine per legare e fascettare
• Controllo della tensione/voltaggio
• Cannoni ad acqua
• Saldatrici
• Attrezzature per avvolgimento
• Sistemi di trafilatura

Specifiche tecniche

• Modello: 500-A2HO-10K
• Prezzo (ordini USA): $370.90
• Tipo di interruttore: lineare, 2 W
• Valore potenziometro: 10 kΩ (valore selezionato)
• Azione: momentanea, controllo variabile
• Ausiliari: 2 ausiliari (DPDT / Form CC) disponibili
• Ingresso cavo: 3/4"-14 NPT (standard); doppio e metrico disponibili su ordinazione speciale
• Involucro: ghisa; verniciato Alert Orange
• Scudo: scudo sovradimensionato in alluminio fuso
• Montaggio: 3 fori per montaggio rigido
• Connessioni: terminale per saldatura, terminale a innesto rapido
• Classificazione elettrica: 15 A, 125–250 VAC; 1/2 HP 125–250 VAC
• Indice di protezione: NEMA 1, 2, 4, 13; IP56 (IP68 su richiesta)
• Progettato per azionamenti a velocità variabile; il pedale ruota il potenziometro da zero al massimo selezionato; pedale con ritorno a molla
