Interruttori a pedale di comando 500-A2HO-5K

del frenopotenziometricomeccanico

Panoramica prodotto

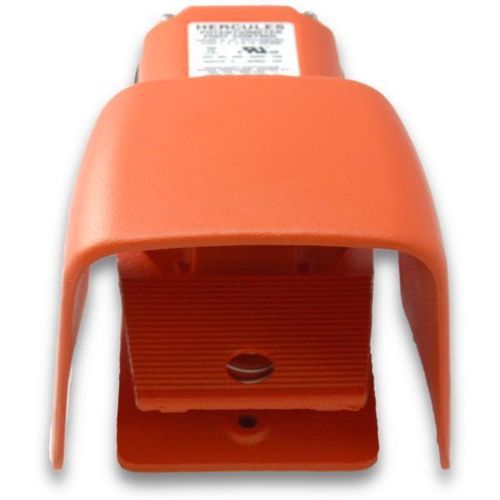

Hercules 500-A2HO-5K è un potenziometro a pedale (treadle) a funzionamento momentaneo, elemento lineare 2 W da 5 kΩ. Caratterizzato da circuiteria DPDT con due contatti ausiliari, design non cablato e scudo protettivo sovradimensionato.

Tabella tecnica
Modello: 500-A2HO-5K — Prezzo: $370.90
Tipo di interruttore: Potenziometro lineare, 2 W, 5 kΩ
Azione: Controllo variabile momentaneo (il pedale ruota il potenziometro da zero al massimo selezionato)
Circuiteria: DPDT (Forma CC) con 2 contatti ausiliari; fino a 3 interruttori SPDT opzionali
Ingresso cavo: Filettatura condotto 3/4"-14 NPT
Colore involucro: Alert Orange
Materiale involucro: Ghisa
Scudo: Scudo in alluminio pressofuso sovradimensionato
Connessioni: Terminale per saldatura o terminale a innesto rapido
Classificazioni elettriche: 15 A, 125–250 VAC; 1/2 HP a 125–250 VAC

Involucro
NEMA Tipo 1, 2, 4, 13; UL enclosure Tipo 1, 2, 4, 13; grado di protezione EN 60529; IP56 standard, IP68 su richiesta

Scopo
Il design O-shield offre protezione anti-goccia, antipolvere, stagno e resistente agli oli per ambienti industriali gravosi

Caratteristiche e vantaggi

• Involucro robusto in metallo pressofuso che fornisce massa e stabilità per evitare scivolamenti durante l'uso
• Guarnizione di copertura in neoprene e O-ring sull'albero di attivazione; vite di terra separata
• Tre fori di fissaggio per installazione rigida a pavimento o su macchinario
• Specificare il valore massimo di resistenza necessario per l'applicazione

Materiali

• Pedale e involucro in ghisa per robustezza meccanica
• Scudo sovradimensionato in alluminio pressofuso per protezione aggiuntiva
• Verniciato Alert Orange per visibilità
• Ingresso condotto standard 3/4"-14 NPT
• Progettato per l'uso con azionamenti a velocità variabile; disponibile in valori lineari 2 W selezionati
• Il pedale è a ritorno a molla e ritorna alla posizione normale quando viene rilasciato; premendo il pedale il potenziometro ruota da zero al massimo selezionato
• Contatto ausiliario opzionale: 15 A, 125–250 VAC; fino a tre interruttori SPDT possono essere aggiunti e regolati per operare in qualsiasi punto della corsa

Applicazioni

• Piegatrici
• Marcatori di scatole
• Freni
• Sgambatori
• Pulitori
• Sistemi di chiusura
• Sistemi di trasporto
• Macchine per crimpatura
• Macchine di taglio per tubi e tubazioni
• Taglierine
• Macchine da taglio
• Trapani
• Tavole da trapano
• Officine di fabbricazione
• Macchine per rimozione di riempitivi
• Piegatrici
• Attrezzature per lavorazione alimentare
• Sistemi di formatura
• Fresatrici
• Macchine per rettifica
• Infilatrici
• Tornio
• Sollevatori
• Sistemi di marcatura
• Movimentatori di materiali
• Microscopi
• Sistemi di controllo lancio missili
• Macchine per stampaggio
• Cesoiatrici
• Industria della lavorazione
• Piattaforme petrolifere
• Piattaforme
• Posizionatori
• Giri del vasaio
• Tiranti
• Attrezzature per punzonatura
• Sistemi di riavvolgimento
• Rivettatrici
• Formatori di gole
• Router
• Sega
• Segheria
• Trinciatrici di rottami
• Attrezzature per pulizia fogne
• Cesoiatrici
• Macchine per calzature
• Trinciatrici
• Navetta spaziale
• Filatori
• Cucitrici
• Attrezzature chirurgiche
• Tavoli
• Tester
• Macchine per filettatura a rullo
• Maschine per filettatura
• Macchine per rifilatura, bordatura e formatura
• Macchine per formatura ed imbutitura
• Macchine per formatura estremità tubi
• Dispositivi di espansione tubo
• Centri tornio-fresa
• Tornitori
• Centri di lavorazione
• Piattaforme rotanti
• Macchine per legare e fasci
• Controllo della tensione
• Cannoni ad acqua
• Saldatrici
• Attrezzature per avvolgimento
• Sistemi di trafilatura

Specifiche tecniche

• Esempio di modello: 500-A2HO-5K
• Tipo: Potenziometro lineare, 2 W
• Valori di resistenza: 5.000 Ω (5 kΩ) e 10.000 Ω disponibili
• Azione: Controllo variabile momentaneo; il pedale ruota il potenziometro da zero al massimo
• Circuiteria: DPDT (Forma CC) con 2 contatti ausiliari; fino a 3 SPDT opzionali
• Ingresso cavo: 3/4"-14 NPT (standard)
• Involucro: Ghisa, verniciata Alert Orange
• Scudo: Alluminio pressofuso sovradimensionato
• Tenuta: Guarnizione in neoprene, O-ring sull'albero, vite di terra separata
• Montaggio: Tre fori per fissaggio rigido
• Connessioni: Terminali per saldatura o connessioni rapide
• Classificazioni elettriche: 15 A, 125–250 VAC; 1/2 HP a 125–250 VAC
• Classificazione involucro: NEMA Tipo 1, 2, 4, 13; IP56 (IP68 su richiesta)
