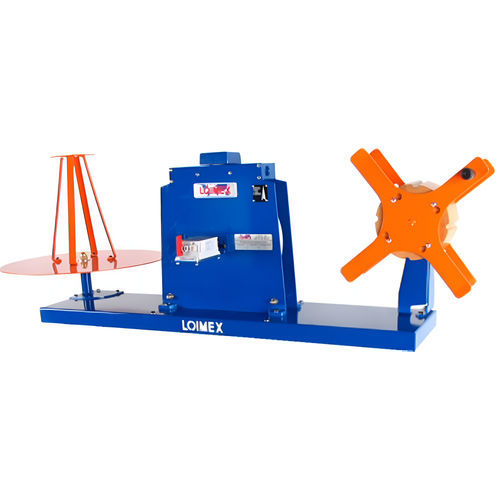

Bobinatrice manuale D16H/P
di cavicon apparecchio di misura della lunghezza

bobinatrice manuale
bobinatrice manuale
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Azionamento
manuale
Uso
di cavi
Altre caratteristiche
con apparecchio di misura della lunghezza

Descrizione

La macchina viene utilizzata per misurare e avvolgere cavi e altri materiali flessibili. Utilizzo Per cavi e cordoni flessibili da 1 a 16 mm di Ø. La capacità massima di svolgimento e avvolgimento è rispettivamente di 30 e 15 kg. Telaio di base Telaio di base in acciaio di 1.060x250 che comprende un dispositivo di misurazione dei cavi M20, un dispositivo di svolgimento A20 e un dispositivo di avvolgimento R20. MISURATORE DI CAVI M20 Custodia in acciaio, ruota di misura in metallo leggero con circonferenza di 1.000 mm, con cuscinetti a sfera. Guida di passaggio con ingresso conico per il passaggio tangenziale del materiale da misurare. Rullo di pressione con doppia trazione a molla, in acciaio rivestito di gomma dura (sul tipo M20/S con acciaio speciale) e cuscinetti con coperchio di protezione, azionato da una leva attraverso un meccanismo a cremagliera. Meccanismo di conteggio con indicazione continua del metro e dei centimetri in numeri bianchi da 7 mm. su sfondo nero. Capacità di misurazione per 9.999,99 metri, suddivisi in cm mediante cifre bianche. Leva per l'azzeramento. DISPOSITIVO DI SVOLGIMENTO A20 Piastra di supporto 500 mm Ø. Cono 60:200 mm Ø, altezza 350 mm, con piastra di bloccaggio rimovibile. Piastra di base con 4 fori di fissaggio con base di appoggio. DISPOSITIVO DI AVVOLGIMENTO R20 Blocco portante con cono in legno di 60:200 mm Ø e 350 mm di altezza, con quattro scanalature per il fissaggio della bobina del cavo. La croce di bloccaggio anteriore può essere facilmente rimossa. Portata massima 15 kg. Opzioni È possibile ordinare il D16h con piedini, utilizzare il riferimento D16h/p al momento dell'ordine. Diametro del cavo: 1 a 16 mm Capacità del contatore : 9.999,99 metri Precisione approssimativa: +-0,2% Cavo in acciaio: opzionale Dimensioni: 1.450x650x470 mm

---
