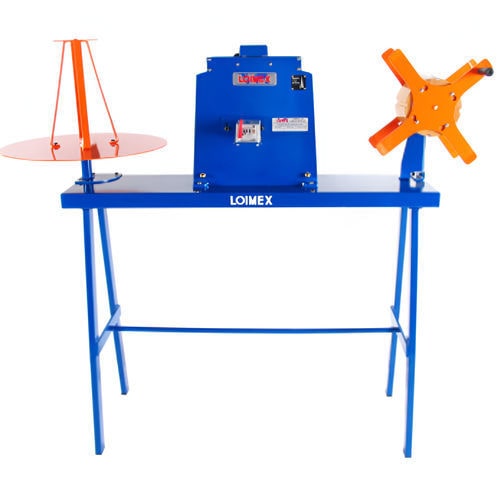

Bobinatrice manuale D11H/P

di cavidi bobinacon apparecchio di misura della lunghezza

La macchina viene utilizzata per misurare e avvolgere cavi e altri materiali flessibili. Utilizzo Per cavi e cordoni flessibili da 5 a 16 mm di Ø. La capacità massima di svolgimento e avvolgimento è rispettivamente di 30 e 15 kg. Telaio di base Telaio di base in acciaio di 1.060x250 che comprende un dispositivo di misurazione H11, un dispositivo di svolgimento A20 e un dispositivo di avvolgimento R20. DISPOSITIVO DI MISURA H11 Alloggiamento e staffa di pressione in lega leggera. Ruota di misurazione in acciaio, 20 cm di circonferenza, superficie zigrinata. Contatore a rulli con indicazione continua dei risultati di misurazione, con numeri bianchi alti 4 mm su sfondo nero. Campo di misura 999,99 metri. Azzeramento tramite leva a pressione. DISPOSITIVO DI SVOLGIMENTO A20 Piastra di supporto 500 mm Ø. Cono 60:200 mm Ø, 350 mm di altezza, con piastra di bloccaggio rimovibile. Piastra di base con 4 fori di fissaggio con base di supporto. DISPOSITIVO DI AVVOLGIMENTO R20 Blocco portante con cono in legno di 60:200 mm Ø e 350 mm di altezza, con quattro scanalature per il fissaggio della bobina del cavo. La croce di bloccaggio anteriore può essere facilmente rimossa. Portata massima 15 kg. Opzioni È possibile ordinare il D11h con piedini, utilizzare il riferimento D11h/p al momento dell'ordine. - Diametro del cavo: 5 a 16 mm - Capacità del contatore: 999,99 metri - Precisione approssimativa: +-0,5% - Cavo in acciaio: opzionale - Dimensioni: 1.450x500x1.250 mm
