Bobinatrice manuale D16H
di cavicon apparecchio di misura della lunghezza

bobinatrice manuale
bobinatrice manuale
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Azionamento
manuale
Uso
di cavi
Altre caratteristiche
con apparecchio di misura della lunghezza

Descrizione

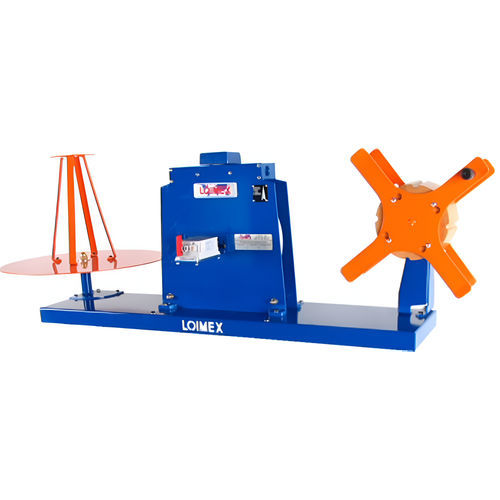

La macchina viene utilizzata per misurare e avvolgere cavi e altri materiali flessibili. Impiego Per cavi e cordoni flessibili da 1 a 16 mm Ø. La capacità massima di svolgimento e di avvolgimento è rispettivamente di 30 e 15 kg. Telaio di base Telaio di base in acciaio di 1.060x250 che comprende un dispositivo di misurazione del cavo M20, e un dispositivo di svolgimento A20 e il dispositivo di avvolgimento R20. CAVO MISURATORE M20 Custodia in acciaio, circonferenza ruota di misura in metallo leggero di 1.000 mm, con cuscinetti a sfera. Guida di passaggio con ingresso conico per il passaggio tangenziale del materiale da misurare. Rullo di pressione con doppia trazione a molla, in acciaio rivestito in gomma dura (sul tipo M20/S con acciaio speciale) e cuscinetti con coperchio di protezione, azionato da una leva attraverso un meccanismo a cremagliera. Meccanismo di conteggio con indicazione continua del contatore e dei centimetri in 7 mm. di cifre bianche, su fondo nero. Capacità di misura per 9.999,99 metri, suddivisa in centimetri per mezzo di cifre bianche Leva di azzeramento. DISPOSITIVO DI SCORREGGIMENTO A20 Piastra di supporto Ø 500 mm. Cono Ø 60:200 mm, altezza 350 mm, con piastra di bloccaggio rimovibile. Piastra di base con 4 fori di fissaggio con base di appoggio. DISPOSITIVO DI AVVOLGIMENTO R20 Blocco cuscinetto con cono in legno di 60:200 mm Ø e 350 mm di altezza, con quattro scanalature per il fissaggio della bobina del cavo. La croce di bloccaggio anteriore può essere facilmente rimossa. Capacità massima 15 kg. Opzioni È possibile ordinare la D16h con piedini, utilizzare il riferimento D16h/p al momento dell'ordine. D16H Diametro del cavo : 1 a 16 mm Capacità del contatore : 9.999,99 mts Precisione circa : +-0,2% Cavo d'acciaio : opzionale Dimensioni : 1.450x650x470 mm

---
