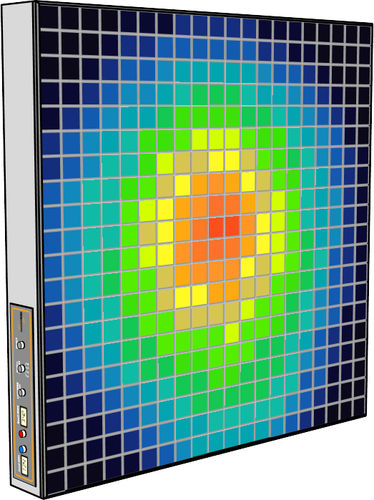

Strumento di misura di campi elettromagnetici RWD - 400

per cartografia di campi elettromagneticicon displayanalogico

Visualizzazione onde radio 400 Il pannello di conversione da radiofrequenza Luxondes a ottica visualizza direttamente il campo elettromagnetico ambientale o la radiazione di un DUT trasmittente che si trova di fronte di esso. Esso comprende 400 (20×20) sensori autonomi identici che funzionano come pixel di visualizzazione elementari. La rappresentazione del campo EM è fornita attraverso un gradiente di colori. Sul lato del pannello è possibile modificare la sensibilità e la dinamica del sistema. APPLICAZIONE - Mappatura diretta del campo ricevuto - Ottimizzazione MIMO dell'antenna - Valutazione dell'inversione del tempo - Valutazione della messa a fuoco dell'energia - Osservazioni del modello di radiazione - • ... CARATTERISTICHE - La tecnologia: Digitale - Superficie del pannello : 1m² - Numero di sensori : 400 (20x20) - Sensibilità : da -60 dBm a 0 dBm - Gamma dinamica minima : 3 dB - Larghezza di banda : 50 MHz a 3 GHz - Numero di colori visualizzati : 1024 - Regolazione della sensibilità: Soglia min e max - Funzione o ritardo in tempo reale - Ritardo / MaxHold - Numero di barre di colore : 4 - Visualizzazione superamento della soglia - Peso : 30 Kg
