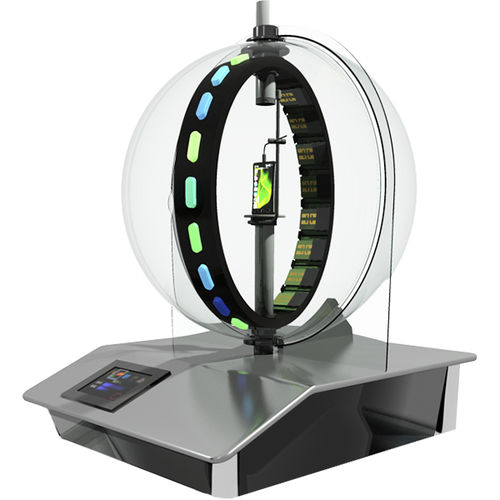

Strumento di misura di campi elettromagnetici Gyroscanfield

3Ddi controlload onda continua

Gyroscanfield Il Gyroscanfield è un'apparecchiatura di misura 3D in tempo reale la cui funzione è quella di visualizzare direttamente la radiazione elettromagnetica di un dispositivo in prova (DUT) in modo semplice e veloce. 16 sensori con antenne staccabili sono distribuiti su un anello di 60 cm di diametro. È disponibile un set di antenne diverse che corrispondono alle frequenze e ai campi di sensibilità richiesti. Ogni sensore elementare attorno all'anello converte il energia elettromagnetica ricevuta in una corrispondente gamma calibrata di colori visibili utilizzando LED RGB. Ogni sensore è dotato di un convertitore A/D per il backup e il data mining. Il funzionamento dell'apparecchiatura di misura e l'acquisizione dei dati avviene mediante un tablet PC. L'alimentazione DC del DUT può essere eseguita sia dall'alto e/o dal basso del loop strumentale. Applicazioni Ottimizzare la posizione di un'antenna in una scatola specifica. Obiettivo : Selezionare l'antenna più adatta per ottenere la massima radiazione e definirne la posizione ottimale. Risultato : Con Gyroscanfield, siamo stati in grado di identificare rapidamente l'antenna migliore. È stata effettuata una fase di ottimizzazione. Durata: 1/2 giorno Diagramma di radiazione 3D di uno smartphone Obiettivo : Stabilire una comunicazione tra uno smartphone e un simulatore di stazione base per avere una potenza costante e realizzare il diagramma di radiazione 3D con il Gyroscanfield. Risultato : Utilizzando il Gyroscanfield, siamo stati in grado di visualizzare e fare una rapida acquisizione della forza di campo per ogni telefono. Durata / Acquisizione: 1 minuto VANTAGGI - Visualizzazione diretta dell'elettromagnete campo, sia ad onda continua che modulato a frequenze fino a diverse decine di μs - Sensori compatibili con antenne staccabili
